Two-Stream 双流网络、I3D

一、双流网络

论文：《Two-Stream Convolutional Networks for Action Recognition in Videos》（用于动作识别的双流卷积神经网络）

参考：李沐《双流网络论文逐段精读》

1.1 前言

1. 为什么要做视频？

视频包含更多信息：比如时序信息、声音&图像等多模态信息，而且是连续信息而非静止的图像。
论文引言提到，视频天生能提供一个很好的数据增强，因为同一个物体在视频中会经历各种形变、光照变换、遮挡等等，非常丰富而又自然，远比生硬的去做数据增强好得多
视频处理是未来突破的方向：目前计算机视觉领域，很多研究热衷于在 ImageNet 等几个榜单刷分，往往训练了很大的模型，使用很多的策略，也只能提高一点点，类似深度学习出现以前，CV 领域中机器学习的现状，已经达到了一个瓶颈期。要想突破必须有新的网络结构，指标之一就是要能很好地处理视频数据。

本文是做视频分类的，为啥论文题目是动作识别呢？

包含人类动作的视频更容易收集，直到现在，大部分的视频分类还是做动作识别
动作识别非常实际意义，对 VR、视频检索等等很多工作都有帮助

2. 双流网络：视频领域开山之作

在这篇文章出现之前，用深度学习来处理视频主要有两种方式：

CNN+LSTM：即 CNN 抽取关键帧特征，LSTM 进行时序建模
具体来说，就是先抽取视频中的关键帧得到 K 张图，然后将这 K 张图输入 CNN 网络得到图片特征。再将这些特征全部输入 LSTM 网络，进行各个时间戳上图片特征的融合，得到整个视频的融合特征。最后将 LSTM 最终时刻的特征接一个 FC 层得到分类结果。
3D 网络：将视频帧（分割好的一个个的视频段，每段含有 K 张图片）直接输入 3D 的 CNN 网络进行时空学习
此时卷积核必须是 3 维的（比如每个卷积核都是 3×3×3，加入了时间维度），网络不光学习空间信息，还需要学习时序信息（运动信息）。最后 3D Conv 输出的特征也是接一个全连接层得到分类结果。因为多了一个维度，模型的参数量很大，不太好训练，而且效果也不好。

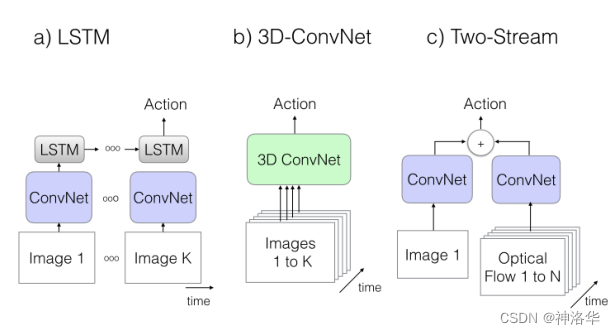

这两种方式的效果都还不如手工设计的特征。双流网络是第一个能让深度学习网络效果媲美手工设计特征的视频分类结构，从此之后，深度学习在视频领域开始占据主流。

在这里插入图片描述

3D 网络做视频处理的代表工作是 2014 年的 DeepVideo，把当时能够魔改的 CNN 结构都在动作识别上试了一遍，实验做的很多。作者为了做出好的效果，还收集了一个很大的数据集： Sports-1M。这个数据集有 100 万视频，时长几十秒到几分钟，视频帧超 10 亿，直到现在都还在使用。

最终的结果，是在 Sports-1M 这么大的数据集上预训练，再在 UCF-101 数据集上微调，精度也只有 65%，比最好的手工特征方法差了 20%，所以结果是非常差的。

作者认为，目前 CNN 网络无法将视频处理的很好，是因为卷积神经网络很擅长处理静态的外观信息（ appearance information，比如物体形状大小颜色、场景信息等等），而非运动信息（motion information）。既然如此，就干脆用另一个网络（光流网络）抽取好运动信息的特征，CNN 只需要学习输入的光流和最后的动作信息之间的映射就行（或者说是光流输入到时间流网络的分类之间的映射），这种映射是深度神经网络最擅长的。也就是说 CNN 本身不需要学习运动信息，也不需要进行时序建模，这些都交给光流做了，所以模型非常的简单。两个网络互不干扰，很好训练也很好优化，最终模型的性能也非常高。

在相关工作中，作者列出了两种手工设计的特征：

STIP 特征（spatio-temporal interest points）：基于局部的时空学习，演变为今天的 3D 网络

IDT 特征（ improved dense trajectories ）：dense trajectories 是指光流特征。先算出光流，再利用光流找到运动轨迹，然后在物体运动轨迹上抽取特征，这样能很好的利用物体的运动信息。而 IDT 就是后续改进的 dense trajectories 特征。

受光流特征的启发，作者将光流也应用到神经网络结构中，也就是本文的双流网络。

3. 贡献

将深度神经网络应用于视频动作识别的难点，是如何同时利用好静止图像上的 appearance information 以及物体之间的运动信息 motion information。本文主要有三点贡献：

提出了一种融合时间流和空间流的双流网络；
证明了直接在光流上训练的网络，即使训练集很小，仍能获得很好的效果；
在两个动作识别数据集上使用多任务学习（multi-task learning），同时训练一个 backbone，可以增加训练数据量，提高模型性能。

1.2 网络结构

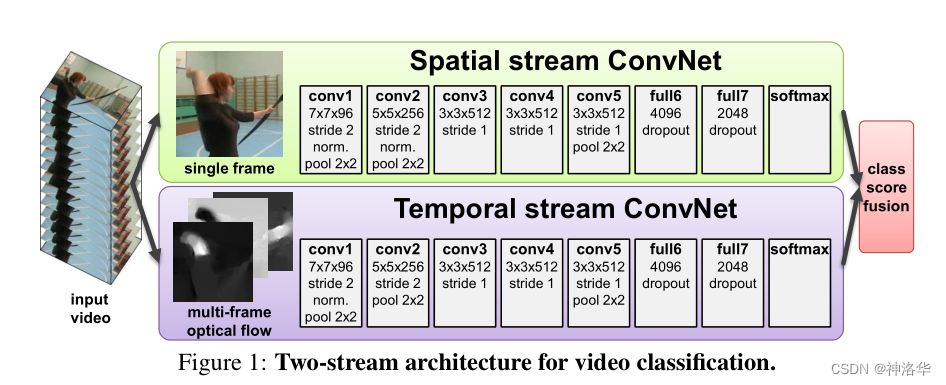

双流网络（使用两个卷积神经网络）结构如下：

在这里插入图片描述

Spatio Stream ConvNet：空间流卷积网络，输入是单个帧画面（静态图片），主要学习场景信息。因为是处理静态图片，所以可以使用预训练的模型来做，更容易优化。最后根据网络输出的特征得出一个 logist（假设模型是在 UCF-101 数据集上做测试，数据集共 101 个类，logist 是 softmax 之后的类别概率，那么时间流网络的输出就是一个 1×101 维的向量）。
temporal stream ConvNet：时间流卷积网络（光流网络），输入是光流图像，通过多帧画面的光流位移来获取画面中物体的运动信息，最后也根据网络输出的特征得出一个 logist。
- 光流输入显式地描述了视频帧之间的运动，而不需要 CNN 网络去隐式地估计运动信息，所以使得识别更加容易。加入时间流卷积网络之后，模型精度大大提升。
- 直接以光流做输入来预测动作，而不用 CNN 本身去学动作信息，大大简化了学习过程。
融合有两种方式：
- late fusion 融合：两个 logist 加权平均得到最终分类结果（比如两个 softmax 向量取平均，再做一个 argmax 操作）。
- 将 softmax 分数作为特征再训练一个 SVM 分类器。

late fusion 就是指在网络输出层面做做融合（这里是 logits 层面），另外还有 early fusion，就是在网络中间层特征上做融合。

空间流和时间流网络结构几乎是一样的，唯一区别就是输入不一样。前者输入的是静止的视频帧，输入 channel=3；后者输入是 L 张光流图的叠加，输入 channnel=2×L（一般取 L=10）。因为时间流网络输入通道是 2L，所以没法用一般的 CNN 预训练模型。

1.3 光流(Optical flow)

1.3.1 什么是光流

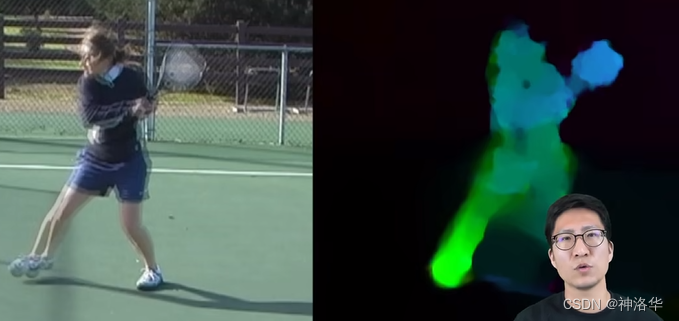

optical flow 简单说就是每个物体的运动轨迹，运动越明显的区域亮度越高。比如下图左侧由两张图片组成，背景不变，只有人的运动状态变了；右图背景运动状态不变，所以是黑色的，只有图中的人处于运动中，是亮色的。通过提取光流，可以去掉背景噪声、人物、穿着、性别等和运动无关的特征都忽略掉，所以最后提取的特征能很好的描述运动信息，也变相的相当于视频里的时序信息的特征表示。

在这里插入图片描述

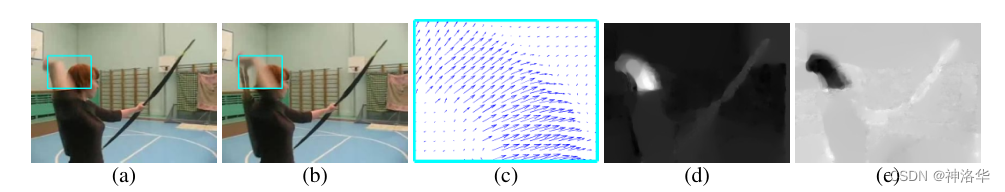

光流由一些位移矢量场（displacement vector fields)组成的，其中第 t 帧的位移矢量用 dt 表示，是通过第 t 和第 t+1 帧图像得到的。dt 可以拆分成水平部分 dtx 和竖直部分 dty。将 dt、dtx、dty 可视化后结果如下：
在这里插入图片描述

a、b：前后两帧图片，维度为 240×320×3（UCF-101 数据集视频帧的大小）
c：光流 dt 的可视化显示，射箭动作是超右上走的，维度是 240×320×2。
- 因为图片上每个点都可能运动，所以每个像素点都有对应的光流值，所以论文中一直称之为密集光流（dense optical flow）。最终光流图和原图大小一致。
- 2 表示水平和垂直两个方向（维度）。
- 每两张图得到一个光流，如果视频一共抽取 L 帧，那么光流就是 L-1 帧。这些光流一起输入光流网络
d、e 分别是水平位移 dtx 和垂直位移 dty

1.3.2 如何利用光流

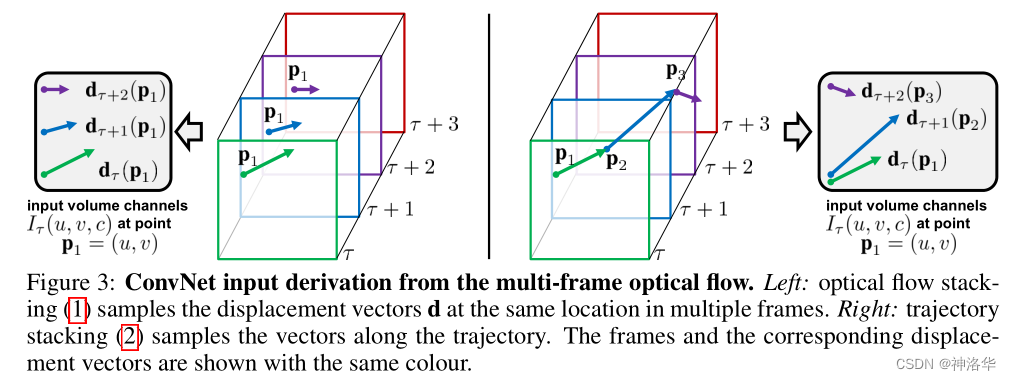

光流网络主要是为了学习视频中物体的运动信息（时序信息），所以其输入应该是多张光流图的叠加，而非单张光流图（在之前手工设计的特征中，一般是用 10 帧或者 16 帧光流图的叠加）。在 3.1 章节，讨论了两种叠加方式：直接叠加和根据光流轨迹叠加，示意图如下：（这些光流图都是要输入网络的，所以都经过了 resize 224×224）

在这里插入图片描述

简单叠加：网络输入是图中每个点多次光流的叠加，比如网络每次都取 P1 处的光流。这种方式简单直接，但是应该没有充分利用光流信息。
按轨迹叠加：每一帧都根据光流轨迹，更新光流点的位置，比如网络按照 P1、P2、P3…这些位置依次提取光流。这种方式听起来合理很多，充分利用了光流信息。
每次叠加都是先叠加水平位移，再叠加垂直位移，所以是 $[x_{1}, x_{2}, ... x_{L}, y_{1}, y_{2}, ... y_{L}]$ ，即光流网络输入维度 224×224×2L。

最终实验结果表明简单叠加的方式更好，作者也没有解释清楚这一点。

1.3.3 双向光流（Bi-directional optical flow）

Bi-directional 的操作，就类似 BERT 一样，都是一种保险、会涨点的操作。光流前向计算和后向计算都是合理的，物体从位置 a 到位置 b 或者反过来都是可行的。

具体来说，如果光流有 L 帧，就把前一半计算前向光流，后一半计算后向光流，最后得到的光流还是 L 帧，通道数为 2L。

1.3.4 光流的局限性及和对应的预处理（抽取）方式

1. 光流抽取非常耗时（单张 0.06 秒）

计算光流的算法来自《 High accuracy optical flow estimation based on a theory for warping》这篇论文，使用的是其 GPU 实现，计算一帧光流需要约 0.06 秒，所以抽取光流是非常耗时的。

比如对于 UCF-101 数据集，有约 1 万视频，每个视频约 10 秒，每秒 30fps（30 帧），一共约 300 万帧。每两帧抽一张光流图，总共耗时约 50h。如果是 Sports-1M 这种更大的数据集（100 万视频，视频时长长达几分钟），抽取光流就要成千上万个小时了，这样即使是 8 卡 GPU 也要抽取一个多月。

2. 光流的密集表示导致其存储困难，无法训练
图片上每个点都有光流值，也就是一个密集的表示。要把这个密集的表示存下来，所耗费的空间会非常大。对于 UCF-101 这个小的数据集来说，存下所有的光流也需要 1.5T 的空间，如果是 Sports-1M 数据集，至少也得是 PB 级了。即使有这么大的硬盘存储，IO 速度也提不起来，还是没法训练。

3.光流预处理为 JPEG 图
论文在中，作者将光流的密集表示（dense）转为稀疏表示（sparse）以减少光流存储空间，具体来说就是做类似 RGB 图像的压缩。将光流值全部 rescaled 到[0,255]的整数，存成 JPEG 图片。这样每张光流图就十几 kb，存储空间大大减小（UCF-101 dataset from 1.5TB to 27GB）。

双流网络从 14 年提出到现在，这种将光流的密集表示存为图片的预处理方式一直沿用至今。但其实即使如此，光流的提取速度慢和存储空间大这两点还是受人诟病，后续有很多工作尝试改进光流，或者直接舍弃光流，改为 3D 网络。

1.3.5 视频模型测试

本章双流网络实现细节为：

所有视频帧都 rescale 至最短边为 256
固定抽取 25 帧：不管视频有多长，都从视频中等间距的抽取 25 帧视频帧
当时 UCF-101 数据集和 HMDB-51 数据集视频长度都是 5-7 秒，按一秒 30 帧算，一共是 150-210 帧。固定取 25 帧就基本是每隔 6 到 8 帧取一帧，约 0.25 秒。
10 crop：取出来的每一帧都做 10 crop（224×224）。简单说就是每一帧都裁剪 4 个边和一个中心，然后翻转图像之后再类似的 crop 五张图，最终每一帧得到 10 张图。最终空间流网络的结果就是 250 crop（224×224）经过 CNN 后得到的结果的平均。
光流网络也是先抽取 25 帧，再取连续的 11 帧得到 10 张光流图，输入时间流网络，得到光流网络的结果。两个网络结果做 late fusion 得到最终的模型结果

在这里插入图片描述

Two-Stream：任选一帧，然后取剩下的 10 帧共 11 帧，计算出 10 张光流。整个时间跨度是 11 帧，约 0.4s

视频模型做测试的方式是很多样化的。比如很多模型都采用了上面这种 25×10 crop 的输入方式，也就是常说的 250view 来做视频测试。但是也有一些工作，每个视频抽取 20、15、10 甚至是 5 帧，所以在对比结果时，也要看一下是不是公平比较。

另外在 3D 网络中，使用的是 30view；引入了 vision transformer 之后，测试方式又进一步改变了，有 12view、4view、3view 等等。所以每篇视频论文看结果之前，要看看其测试方式是怎样的。

1.4 实验

1.4.1 网络结构的消融试验

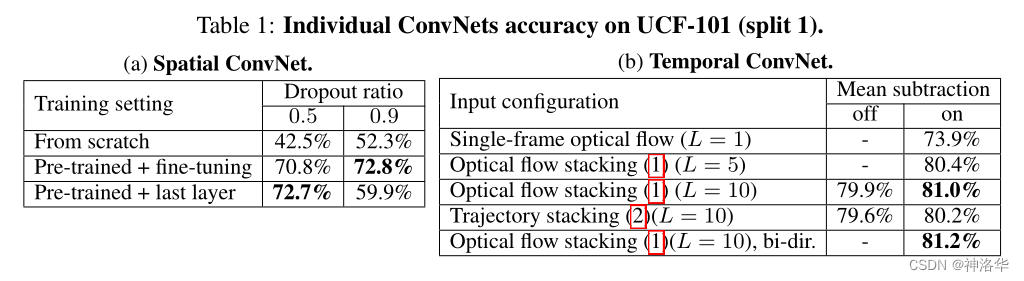

下图是在 UCF-101 数据集试验了空间流网络预训练效果，和时间流网络的光流堆叠方式：

在这里插入图片描述

a：空间流网络：使用预训练模型效果更好
- From scratch：不使用预训练模型而是从头训练，效果很差。
- Pre-trained + fine-tuning：整个网络做微调。因为数据集太小，整个网络微调作者担心过拟合，所以试验了 dropout ratio = 0.9，此时效果最好。后续工作因为训练的数据集更大，所以这种全部网络微调的方式效果更好。
- Pre-trained + last layer：只微调最后一层，就不用太担心过拟合，所以 dropout ratio = 0.5 最优。
b：时间流网络：简单的叠加光流效果更好，双向光流略微提高性能。
- Single-frame optical flow：网络输入是单张光流图
- Optical flow stacking、Trajectory stackin：前者表示简单的叠加光流，效果更好；后者表示按轨迹叠加光流。

在这里插入图片描述

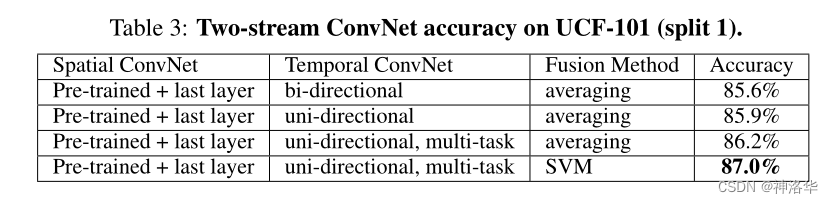

上图是单向/双向光流、加权平均/SVM 分类、是否多任务的消融试验（时空流网络融合时，双向光流是不利的）。

1.4.2 模型效果对比

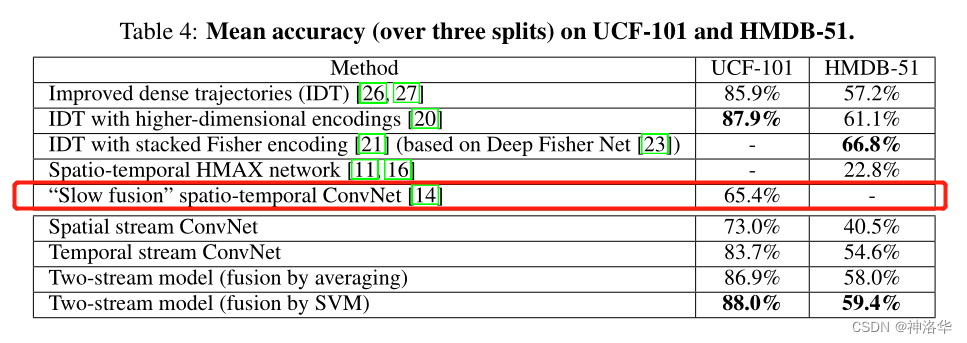

通过上面的消融试验确定了网络结构之后，和其它的模型进行性能对比：

在这里插入图片描述

第一行是 IDT 手工特征的效果，非常的好。
二、三行是对 IDT 的改进，加了全局特征，使其更适合做视频，结果也更高。
四、五行是之前深度学习尝试做视频处理的工作，结果非常差。（第五行就是上面说的 DeepVideo）
Spatial stream ConvNet、Temporal stream ConvNet：单独的空间流和时间流网络。可以看到单独的时间流网络效果已经非常好，而且是从头训练的网络，没有使用预训练模型。
最后两行是两个网络分别用加权平均融合，以及额外训练 SVM 分类器。

1.5 未来工作、总结

1.5.1 未来工作

作者对未来工作的期望有三点：

让光流网络也能使用预训练模型或者是更多的数据（比如 Sports-1M 数据集）；
为什么基于轨迹的光流叠加方式效果并不好。这一点在 2015 年的 Trajectory-Pooled Features 中已经解决了，沿着轨迹抽取特征效果提升显著（UCF101 精度 91.5%）；
消除 camera motion（相机自带的移动而非物体的移动）。camera motion 会影响光流计算导致计算不准，或者是影响光流上的动作识别。本文作者的方式是将光流减去均值，相当于简单的进行全局 camera motion 消除，但是作者认为这一点还需要改进（之前手工设计特征的工作，在这一块考虑了很多因素）。

1.5.2 总结

之前的深度学习处理视频的方法没有利用物体的运动信息，导致其效果还不如传统的手工设计的特征效果好，这也是本文的研究动机。引入运动信息有多种方式，光流是其中最好用的一种，其本身就包含了非常准确和强大的物体运动信息在里面。

引入光流的方式是额外引入一个时间流网络，巧妙的利用光流提供的物体运动信息，而不用神经网络自己去隐式地学习运动特征，大大提高了模型的性能。整个双流网络从结构上来说都非常简单，就是沿用 AlexNet 网络并做了小小的改动，最后的操作也是一个简单、常规的 late fusion 融合。

双流网络除了引入光流这一点，也展示了一种可能性：当神经网络即使如何魔改也无法解决某个问题的时候（比如改模型结构或者目标函数），不如给模型提供一些先验信息，模型学不到就帮它学，往往能大幅简化这个任务。所以一个网络无法解决问题，就可以尝试加入另一个网络，使用别的的数据、别的模型。这种多流网络的思想（网络互补），在别的领域也被广为应用，效果也很好。这一点也从侧面验证了数据的重要性，真实场景中收集更多更好的数据，对模型效果的提升更为巨大，也能更好解决模型泛化、偏见等等一系列问题。

双流网络也可以看做是多模态网络，RGB 图片和光流可以看做是不同的模态，有点类似 CLIP（两个网络输入分别是图片和文本）。

双流网络在视频理解的地位，可看做是 AlexNet 在图片分类中的地位。一旦证明其做视频的有效性，就马上有大批工作跟进了，称得上是开山之作。

二、I3D（双流网络的 3D 实现）

论文：《Quo Vadis, Action Recognition? A New Model and the Kinetics Dataset》

参考视频：李沐《I3D 论文精读》、I3D 的 Resnet 实现代码

2.1 前言

1. 本文有两大贡献：

提出了一个新的模型 I3D，即 Inflated 3D ConvNet。
Inflated 是扩大膨胀的意思，这里是指把一个 2D 模型扩张到一个 3D 模型（比如直接将 ResNet 的卷积核从二维替换为三维，池化也使用 3D 池化等等）。这样做有几个优点：
- 不用再费尽心思的设计一个针对视频理解的网络了，否则从头设计 3D 网络，还得考虑各种网络结构，方方面面。
- 可以沿用 CV 领域的 2D 网络，比如 ResNet、VGG 等等，这些模型都是经过多年优化的。
- 可以使用 2D 预训练网络进行 3D 网络的初始化，所以模型可以做的很深，也不需要太多的视频数据进行训练
之前的 3D 网络参数量太大，也没有合适的视频数据集去预训练，所以之前的 3D 网络都不能太深（比如 C3D 模型，其网络只有 8 层），效果也不如双流网络。
提出了一个新的视频分类数据集 Kinetics ，其优点是：
- 类别均衡、规模合适：Kinetics 一开始只有 400 类所以也叫 Kinetics 400，每个类别都超过 400 个 clips（10s 左右的视频段落一般叫 video clip）。后续又推出了 Kinetics 600、Kinetics 700；其视频数量分别有 30 万、50 万、60 万。
- 多样性好：每段视频都来自独一无二的 YouTube 视频。有些视频数据集的视频，都是一个长视频中截取的，比如 UCF101。
- 标注精准：每个 clips 都是视频中精准抽出 10s 左右的段落，所以整个数据集都标注的非常精准。
- 难度适中：如果数据集的视频都过于难或者过于简单，就失去其意义了，也没人会用。

Sports-1M：2014 年提出，有一百万视频，但是基本都是运动类，应用场景受限。

Youtube 8M：2016 年由 google 提出，共有 800 万视频。但是数据集实在是太大了，一般人即使下载了也根本玩不动，所以比赛时都是直接提供抽取好的特征。

UCF101 和 HMDB-51：前者 101 类，13000 个视频；后者 51 类只有 7000 个视频。这两个数据集都太小了，无法发挥深度神经网络的威力

Kinetics：类别均衡，难度适中，数据集规模合适，很多人都玩得动，所以被广泛使用。基本现在视频分类的工作是一定要在 Kinetics 上跑一个结果。

Kinetics 数据集
论文题目中的 Quo Vadis 来自 1951 年的电影《A still from ‘Quo Vadis’ (1951)》，英语译为 Where is this going?电影讲的是古罗马一个昏君的故事。作者的意思是，只通过一张图片，是没法确定很多动作的。比如不能确定下面两个演员是将要亲吻还是已经亲吻过了；无论是否亲吻了，下一步动作如何发展也是未知的。只有看完了上下文的视频帧，才知道发生了什么，以及未来会发生什么。
视频理解的模型，最好是在视频上做预训练，正要视频领域缺少这样的一个数据集，所以提出了 Kinetics。本文提出的 I3D 模型在 Kinetics 上做预训练，然后迁移到别的数据集上，模型性能得到了巨大的提升（UCF101 精度刷到了 98%，宣告了这个数据集的终结）。

但其实后来大家发现，直接选取 Kinetics 数据集视频的最中间一帧，然后做图像动作分类，模型的准确度已经很高了，根本不需要太多的上下文信息和时序建模能力。

直到现在也很难构建一个很好的视频数据集，让模型能很好的利用上下文信息，进而可以处理长时间、复杂的视频任务，拓展到真实世界的方方面面。

2.2 视频处理模型对比

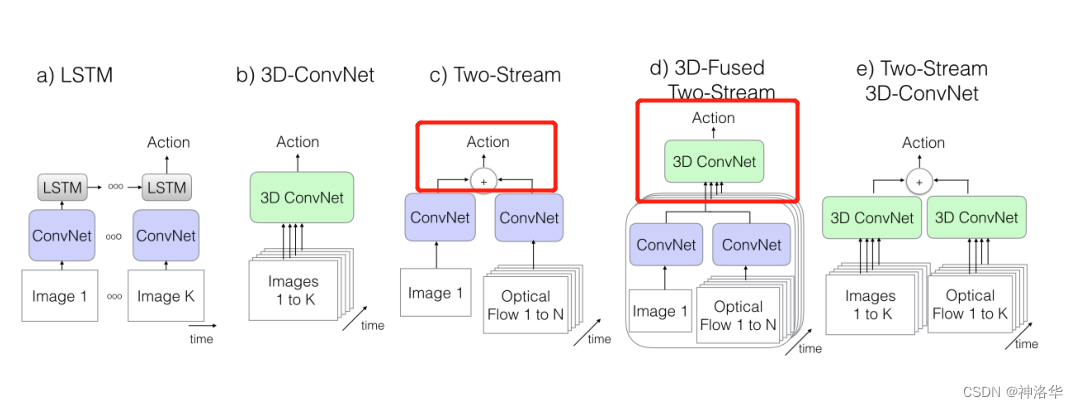

在这里插入图片描述

在本文 1.1 中已经引用了这张图，介绍了视频理解模型的几种结构，再次做个说明：

CNN+LSTM：即 CNN 抽取关键帧特征，LSTM 进行时序建模
具体来说，就是先抽取视频中的关键帧得到 K 张图，然后将这 K 张图输入 CNN 网络得到图片特征。再将这些特征全部输入 LSTM 网络，进行各个时间戳上图片特征的融合，得到整个视频的融合特征。最后将 LSTM 最终时刻的特征接一个 FC 层得到分类结果。
3D Conv：将视频帧（分割好的一个个的视频段，每段含有 K 张图片）直接输入 3D 的 CNN 网络进行时空学习。
此时卷积核必须是 3 维的（比如每个卷积核都是 3×3×3，加入了时间维度），网络不光学习空间信息，还需要学习时序信息（运动信息）。最后 3D Conv 输出的特征也是接一个全连接层得到分类结果。因为多了一个维度，模型的参数量很大，不太好训练，而且效果也不好。
Two stream（late fusion）`：如果不想用 LSTM 进行时序建模，也不想用 3D 网络直接进行时空学习，那么还可以使用光流来得到时序信息（运动信息）。
双流网络整体还是 2D 网络结构，但额外引入一个时间流网络。通过巧妙的利用光流来提供的物体运动信息，而不用神经网络自己去隐式地学习运动特征，大大提高了模型的性能。
3D Fused Two stream（early fusion）`: 双流网络的改进。作者认为双流网络中，两个网络的输出只是进行简单的加权平均来处理，效果还不够。所以将其替换为一个较小的 3D 网络，进一步融合特征。实验证明这种先进行 2D 卷积网络训练，再进行 3D 卷积网络融合的效果更好。
Two stream 3D ConvNet：I3D 是 3D 网络和双流网络的结合。因为单纯的使用 3D 网络，模型效果还是不好，加上光流之后，可以大大提高模型性能。所以可以说 I3D=Two stream+3D Conv。另外两个分支网络都已经是 3D 网络了，也就不需要另外加一个 3D 网络进行融合，直接加权平均得到最终的结果就行。

2.3 I3D 网络结构

2.3.1 Inflated：2D 网络扩张为 3D 网络

扩张方式简单粗暴，其它网络结构都不变，就是把 2D 的卷积核加一维变为 3D（K*K —> K*K*K），2D 池化改为 3D 池化。一直到最新的 video swin transformer（2022 年），将 swin transformer 从 2D 扩张到 3D，也是使用这种方式。

2.3.2 Bootstrapping：预训练的 2D 模型初始化 3D 网络，及代码实现

验证模型是否正确初始化：使用预训练模型初始化自己的模型时，如果同一张图片，分别输入原模型和初始化后的模型，最终输出的结果都一样，就说明原模型的参数初始化是对的（因为两个模型的结构和输入都是一样的）。

受此启发，作者将一张图复制粘贴 N 次就得到了一个视频，这个视频每个时间步上都是同一张图片（a boring video）。将图片 $x$ 和其复制 N 次得到的视频 $x^{'}$ 分别输入 2D 网络 $f$ 和 3D 网络 $f^{'}$ ，将后者的网络除以 N，如果和 2D 网络的输出一样，则说明 3D 网络初始化 OK。

比如 2D 网络输出设为 $y = f_{θ} (x)$ ，3D 网络输出为 $y^{'} = f_{θ \times N}^{'} (x \times N) = N \times f_{θ} (x)$ 。然后将 3D 网络的所有 2D filters 权重除以 N，那么就等于 $N \times f_{θ} (x) \div N = f_{θ} (x)$ ，和 2D 网络输出结果一致。

Bootstrapping 初始化具体实现代码如下（来自 dmlc/gluon-cv）：

def init_weights(self, ctx):
    """Initial I3D network with its 2D pretrained weights."""

    self.first_stage.initialize(ctx=ctx)
    self.res_layers.initialize(ctx=ctx)
    self.head.initialize(ctx=ctx)

    if self.pretrained_base and not self.pretrained:
        if self.depth == 50:
            resnet2d = resnet50_v1b(pretrained=True)
        elif self.depth == 101:
            resnet2d = resnet101_v1b(pretrained=True)
        else:
            print('No such 2D pre-trained network of depth %d.' % (self.depth))

        weights2d = resnet2d.collect_params() # 获取2D网络的预训练参数
        if self.nonlocal_cfg is None:
            weights3d = self.collect_params() # 获取3D网络的参数
        else:
            train_params_list = []
            raw_params = self.collect_params()
            for raw_name in raw_params.keys():
                if 'nonlocal' in raw_name:
                    continue
                train_params_list.append(raw_name)
            init_patterns = '|'.join(train_params_list)
            weights3d = self.collect_params(init_patterns) # 获取3D网络的参数
        # 下面一行是判断句式，2D网络和3D网络的结构应该一样，参数长度一样
        assert len(weights2d.keys()) == len(weights3d.keys()), 'Number of parameters should be same.'

        dict2d = {}
        for key_id, key_name in enumerate(weights2d.keys()):
            dict2d[key_id] = key_name

        dict3d = {}
        for key_id, key_name in enumerate(weights3d.keys()):
            dict3d[key_id] = key_name

        dict_transform = {}
        for key_id, key_name in dict3d.items():
            dict_transform[dict2d[key_id]] = key_name

        cnt = 0
        for key2d, key3d in dict_transform.items():
        # 通过for循环，一步步地将2D网络参数转为3D网络的参数
            if 'conv' in key3d:
                temporal_dim = weights3d[key3d].shape[2]
                temporal_2d = nd.expand_dims(weights2d[key2d].data(), axis=2)
                inflated_2d = nd.broadcast_to(temporal_2d, shape=[0, 0, temporal_dim, 0, 0]) / temporal_dim
                # 上一步就是Bootstrapping操作，将2D网络参数复制temporal_dim份，然后再除以temporal_dim

                assert inflated_2d.shape == weights3d[key3d].shape, 'the shape of %s and %s does not match. ' % (key2d, key3d)
                weights3d[key3d].set_data(inflated_2d)
                cnt += 1
                print('%s is done with shape: ' % (key3d), weights3d[key3d].shape)
            if 'batchnorm' in key3d:
                assert weights2d[key2d].shape == weights3d[key3d].shape, 'the shape of %s and %s does not match. ' % (key2d, key3d)
                weights3d[key3d].set_data(weights2d[key2d].data())
                cnt += 1
                print('%s is done with shape: ' % (key3d), weights3d[key3d].shape)
            if 'dense' in key3d:
                cnt += 1
                print('%s is skipped with shape: ' % (key3d), weights3d[key3d].shape)

        assert cnt == len(weights2d.keys()), 'Not all parameters have been ported, check the initialization.'

2.3.3 I3D 网络结构

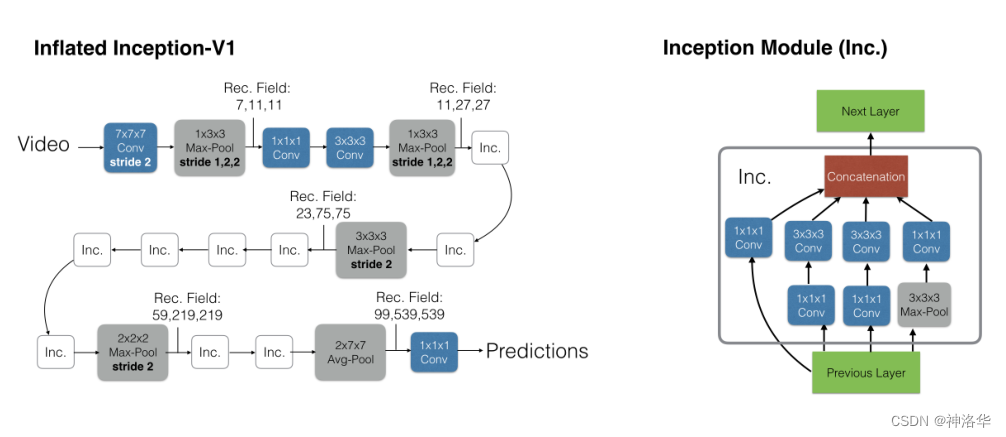

具体来说，I3D 使用的是 Inception-V1 进行 3D 扩张，模型结构如下图所示，整体改动还是很小的。

在这里插入图片描述

左侧是 Inflated Inception-V1 结构，就是卷积核都加了一个维度（K*K —> K*K*K，上图蓝色框）。池化层也加了一个维度，但时间维度不进行下采样。比如池化是 3*3—>1*3*3 而非 3*3*3，对应的 stride 是 2*2—>1*2*2*，而非 2*2*2*。不过在后面几个阶段进行了时间维度的下采样（后三个池化层）
右图是 Inception Module，和之前 2D 结构一样，只是卷积核变为了 3D。

之所以使用 Inception-V1 非 ResNet，是因为当年（2016 年——2017 年），很多视频工作的消融表明，使用 I nception-V1 的效果比 ResNe t 更好。但是 ResNet 统治力是在是太强了，一年后《Non-local Neural Networks》用 ResNet 实现了 I3D 模型，并且加入了 self-attention。后续大家一般提到 I3D，都是指其 ResNet 实现的版本。

最近几年的工作也表明，2D 卷积网络扩张到 3D 时。池化层的时间维度最好不要进行下采样。比如输入是 64 帧，输出也是 64 帧，这个对应的实际只有 2 秒左右，已经很短了。

2.3.4 几种模型结结构对比

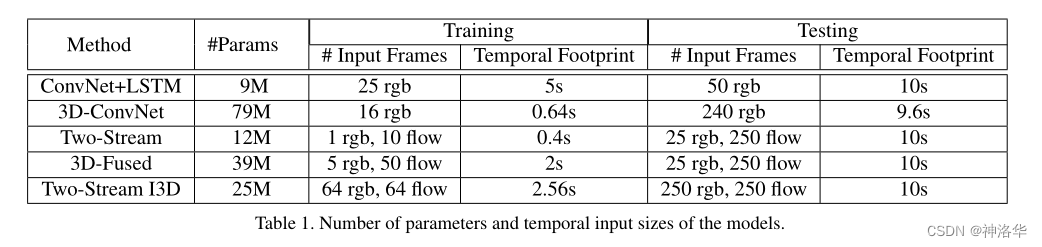

下图是将之前讲的五种模型都在 Kinetics 400 数据集上进行预训练，再进行测试：
在这里插入图片描述

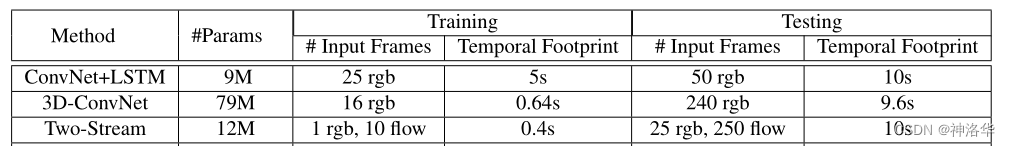

ConvNet+LSTM：输入是 25 帧视频帧。作者每 1 秒取 5 帧，25 帧就是一共 5s（fps = 25）。
3D-ConvNet ：输入是 16 帧，fps = 25，所以一共 0.64s（输入是连续帧）。
Two-Stream：任选一帧，然后取剩下的 10 帧共 11 帧，计算出 10 张光流。整个时间跨度是 11 帧，约 0.4s。
测试时，Kinetics 400 数据集每个视频都是 10s 左右。为了保证公平，使用整个视频来做测试，即测试的视频时长都是 10s 左右。

2.4 实验

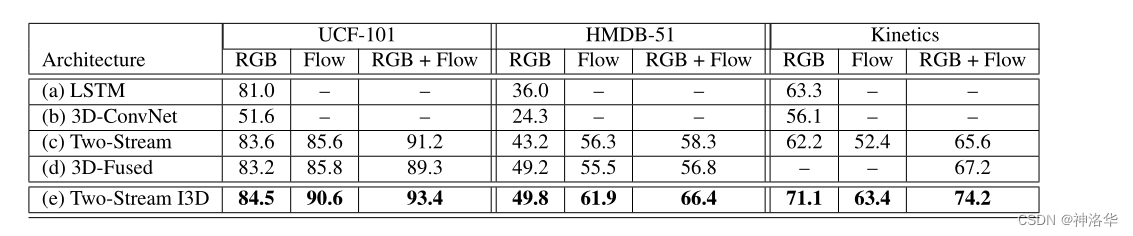

对比其他视频处理模型，I3D 效果最好。
下图也可以看到，不论时间流效果比空间流好还是坏，二者结合之后，模型性能都大幅提升，说明光流对 2D、3D 视频处理网络都非常有帮助

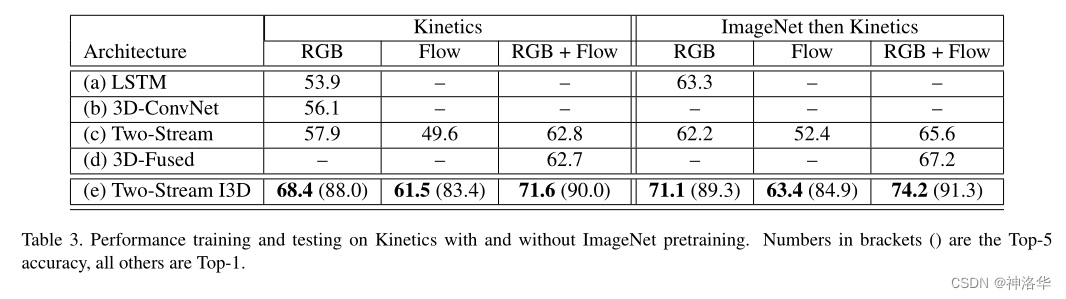

只使用 Kinetics 400 数据集进行预训练，而不用 ImageNet，效果也很好
黑体是 top-1 精度，括号内为 top-5 精度

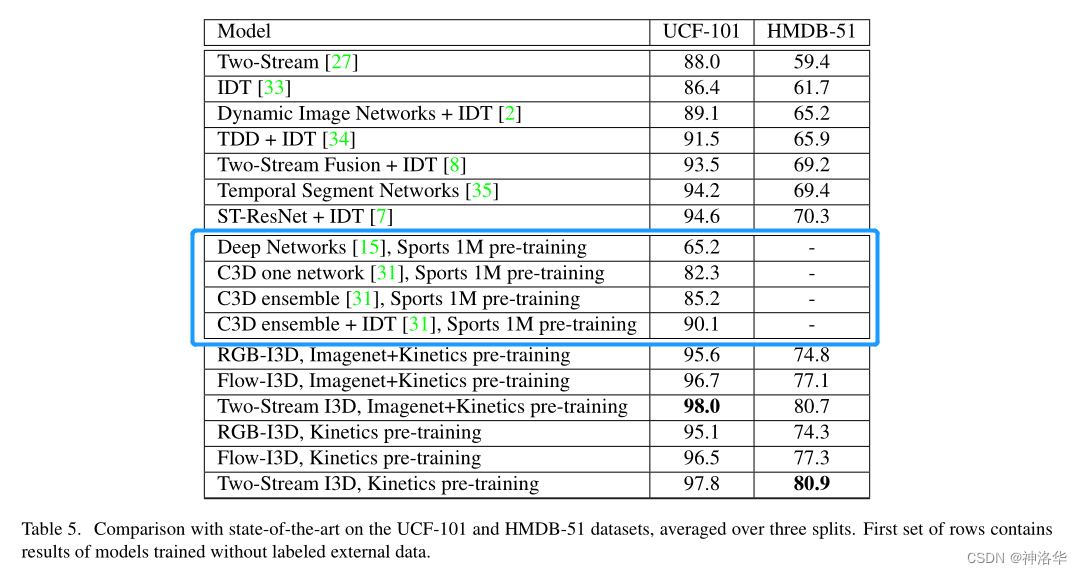

对比各种视频处理模型，I3D 效果最好

中间蓝色框是之前的 3D 网络模型效果，可见都比较差。可以说 I3D 之前的 3D 视频处理网络都不流行，被光流网络和传统手工特征碾压。
下面的 I3D 模型，对比了单独的空间流 I3D 和单独的时间流网络 I3D、完整的 I3D；以及这三种模型只在 Kinetics 400 数据集上进行预训练的效果。后面三个模型的效果也不差，说明只用视频数据集进行预训练效果就已经很好了。
后续的这种扩展 3D 模型，可以不再需要使用 ImageNet 上预训练的模型，直接从头训练就可以了。

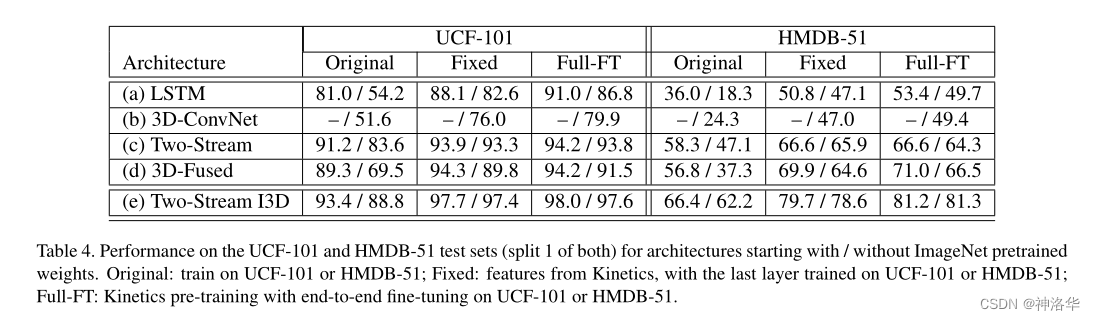

Kinetics 400 数据集的迁移效果非常好，证明视频领域，使用预训练模型进行微调的方式效果也是非常好的。

Original：只在 UCF-101 o 或 HMDB-51 上进行训练，然后测试
Fixed ：在 Kinetics 400 上预训练模型，测试时其它层冻住，只训练最后的全连接层
Full-FT ：在 Kinetics 400 上预训练模型，测试时整个网络进行微调

以上实验都只是做了视频分类任务。

2.5 总结

本文从两个方面解决了视频模型的训练问题：

如果没有好的训练数据，可以使用 ImageNet 上预训练的模型按本文的方式扩张到 3D 网络，这样不用设计 3D 网络结构，而且使用了预训练模型的参数进行初始化，效果一般都很好（Inflating+Bootstrapping）；
如果你想从头设计一个 3D 网络，那么可以使用 Kinetics 400 数据集进行预训练，是一个不错的选择（不需要依赖于 ImageNet 预训练的模型参数）。

I3D 最大的亮点就是 Inflating 操作，不仅不用再从头设计一个 3D 网络，直接使用成熟的 2D 网络进行扩充就行，而且看还可以使用 2D 网络的预训练参数，简化了训练过程，使用更少的训练时间达到了更好的训练效果。

I3D 的最终结果，也超过了之前的 2D CNN 或者双流网络（UCF101 精度刷到 98%）。所以自从 I3D 在 2017 年提出之后，到 2020 年，3D CNN 基本霸占了整个视频理解领域，双流网络瞬间就不香了，直到 vision transformer 的出现。

一、双流网络​

1.1 前言​

1.2 网络结构​

1.3 光流(Optical flow)​

1.3.1 什么是光流​

1.3.2 如何利用光流​

1.3.3 双向光流（Bi-directional optical flow）​

1.3.4 光流的局限性及和对应的预处理（抽取）方式​

1.3.5 视频模型测试​

1.4 实验​

1.4.1 网络结构的消融试验​

1.4.2 模型效果对比​

1.5 未来工作、总结​

1.5.1 未来工作​

1.5.2 总结​

二、I3D（双流网络的 3D 实现）​

2.1 前言​

2.2 视频处理模型对比​

2.3 I3D 网络结构​

2.3.1 Inflated：2D 网络扩张为 3D 网络​

2.3.2 Bootstrapping：预训练的 2D 模型初始化 3D 网络，及代码实现​

2.3.3 I3D 网络结构​

2.3.4 几种模型结结构对比​

2.4 实验​

2.5 总结​

一、双流网络

1.1 前言

1.2 网络结构

1.3 光流(Optical flow)

1.3.1 什么是光流

1.3.2 如何利用光流

1.3.3 双向光流（Bi-directional optical flow）

1.3.4 光流的局限性及和对应的预处理（抽取）方式

1.3.5 视频模型测试

1.4 实验

1.4.1 网络结构的消融试验

1.4.2 模型效果对比

1.5 未来工作、总结

1.5.1 未来工作

1.5.2 总结

二、I3D（双流网络的 3D 实现）

2.1 前言

2.2 视频处理模型对比

2.3 I3D 网络结构

2.3.1 Inflated：2D 网络扩张为 3D 网络

2.3.2 Bootstrapping：预训练的 2D 模型初始化 3D 网络，及代码实现

2.3.3 I3D 网络结构

2.3.4 几种模型结结构对比

2.4 实验

2.5 总结
