视频理解论文串讲

前言

• 参考 B 站视频：李沐 《视频理解论文串讲（上）》

1. 为什么要做视频？

   • 视频包含更多信息，符合多模态发展趋势：视频包含了时序信息、声音&图像等多模态信息，而且自然界也都是连续信息而非静止的图像。

   • 视频天生能提供一个很好的数据增强，因为同一个物体在视频中会经历各种形变、光照变换、遮挡等等，非常丰富而又自然，远比生硬的去做数据增强好得多

   • 视频处理是未来突破的方向：目前计算机视觉领域，很多研究热衷于在 ImageNet 等几个榜单刷分，往往训练了很大的模型，使用很多的策略，也只能提高一点点，类似深度学习出现前 CV 领域中机器学习的现状，已经达到了一个瓶颈期。要想突破必须有新的网络结构，指标之一就是要能很好地处理视频数据。

   总之，如何更好的利用视频数据，如何更好的做视频理解，可能是通往更强人工智能的必经之路。

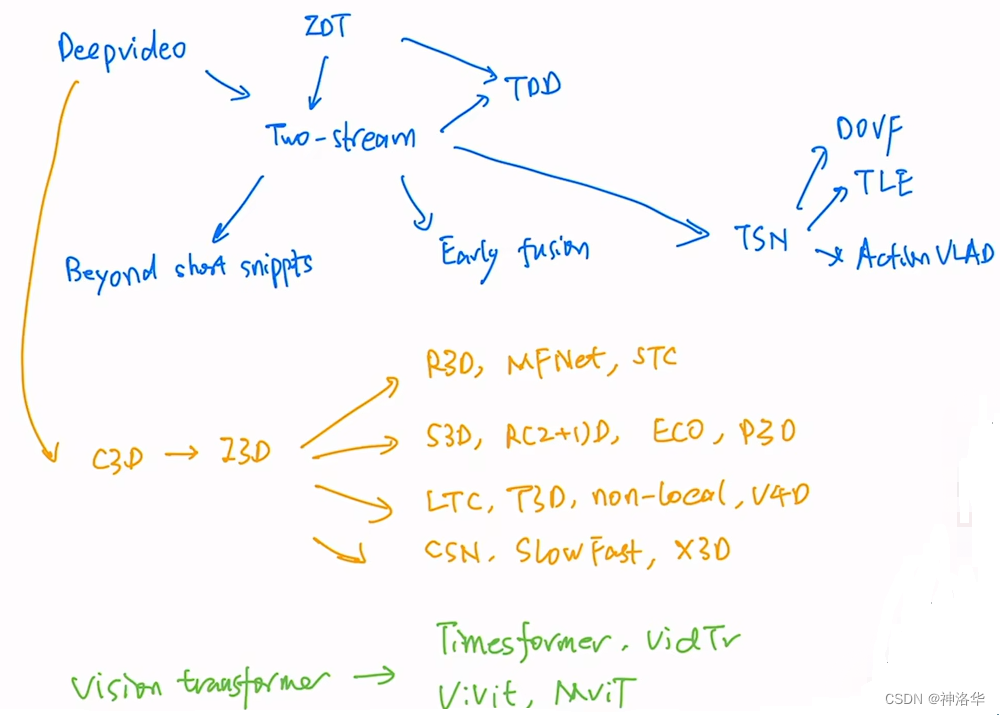

2. 视频领域发展历程

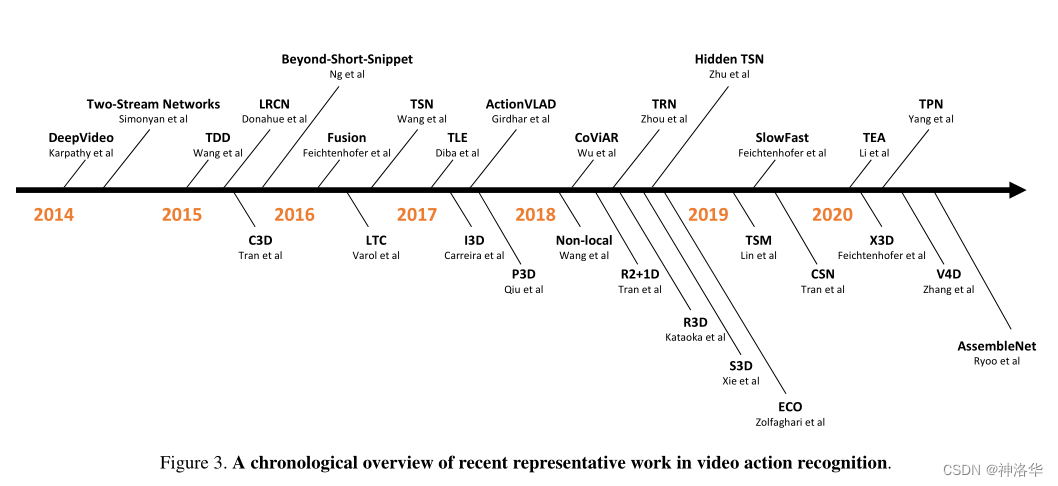

《A Comprehensive Study of Deep Video Action Recognition》 是 2020 年视频领域的一篇综述论文，总结了 VideoTransformer之前的约 200 篇用深度学习做视频理解的论文。本文基于此，讲解视频理解领域的发展。下图时间线概括了从早期卷积神经网络做视频理解的 DeepVideo，到双流网络及其变体、3D 网络及其变体的一系列过程。最后会讨论一下基于 Video Transformer 的工作。

本文分四个部分来讲解：

1. DeepVideo（早期视频领域的 CNN 工作）

2. Two-Stream 及其变体

3. 3D CNN 及其变体

4. Video Transformer：将 image transformer 延伸到 video transformer。其中很多方法都是从 2 或者 3 里面来的，尤其是借鉴了很多 3D CNN 里面的技巧。

DeepVideo（IEEE 2014）

论文 《Large-Scale Video Classification with Convolutional Neural Networks》

模型结构

DeepVideo 是深度学习时代早期，使用 CNN 处理视频的代表工作，其主要研究的，就是如何将 CNN 从图片识别领域应用到视频识别领域。 视频和图片的唯一区别，就是多了一个时间轴，也就有很多的视频帧。下面是作者用 CNN 处理视频帧的的几种尝试：

红色、绿色和蓝色框表示卷积层、归一化层和池化层

• Single Frame ：单帧方式的 baseline。从视频帧中任取一帧，经过 CNN 层提取特征，再经过两个 FC 层得到图片分类结果。所以这种方式完全没有时序信息、视频信息在里面

• Late Fusion ：多个单帧特征融合：

  • 之所以叫 Late，就是在网络输出层面做的融合。

  • 具体来说，就是任选一些帧，单独通过 CNN 得到图片特征（这些 CNN 权值共享）；再将这些输出特征融合之后，过一个 FC 层得到分类结果。

  • 这种单帧输入方式还是比较像图片分类，但毕竟融合了多帧的结果，还是包含一些时序信息的

• Early Fusion ：直接在输入层面做融合。

  • 将五张视频帧在 RGB 层面融合，融合后 channel 从 3 增加到 15（CNN 第一层的卷积核通道数也得改成 15），后面结构不变

  • 直接在输入层面就融合时序信息

• Slow Fusion ：网络中间的特征层面做融合。

  • 输入 10 个连续的视频帧，每 4 帧通过一个 CNN 抽特征，每个 CNN 都是权值共享，这样得到 4 个特征片段。再通过两个 CNN 网络，两两融合成为 2 个特征，直到最后融合成一个视频特征，加上两个 FC 层做分类。

  • 网络从头到尾都是对整个视频在学习，这种方式最麻烦，效果也最好

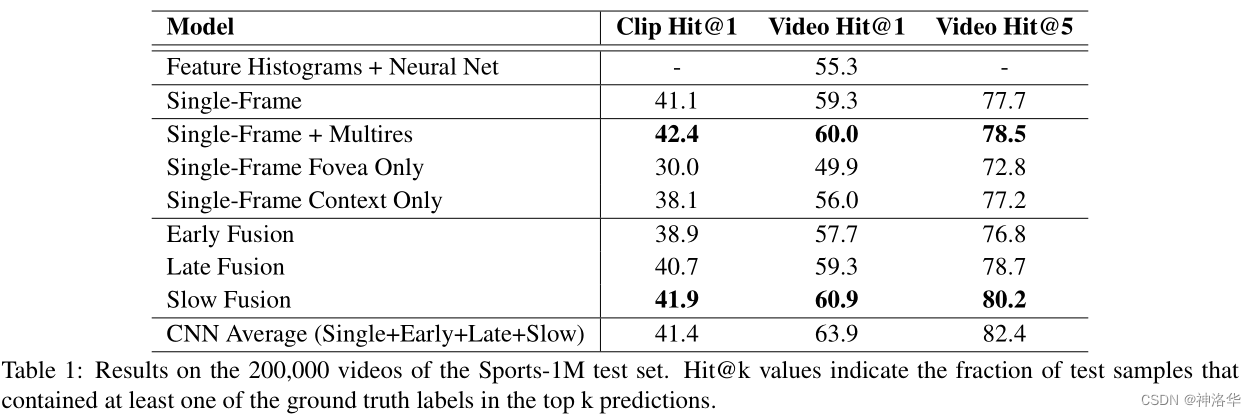

实验结果

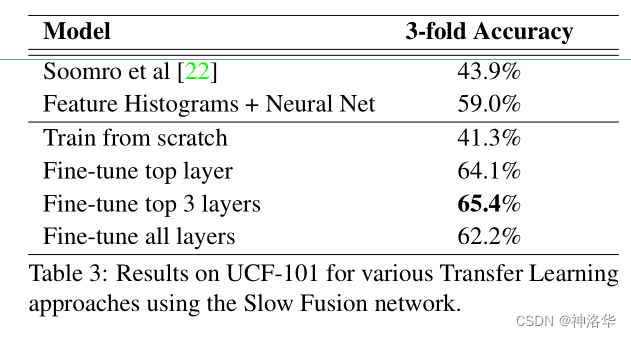

只是作者没想到的是，这四种方式的最终结果差别都不大，而且即使在 Sports-1M （100 万视频）这么大的数据集上预训练，最终 UCF-101 （13000+视频）这个小数据集上微调，结果也只有 65%，效果还远远比不上之前的手工特征。

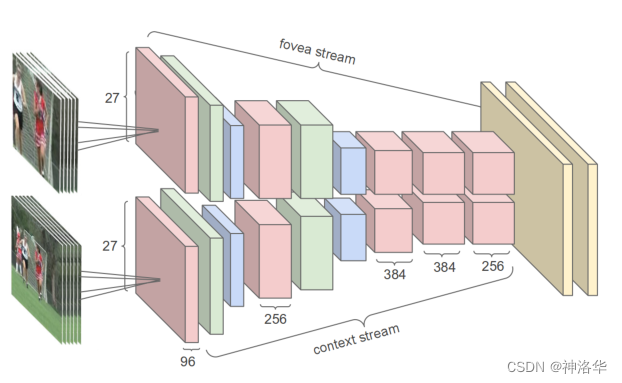

作者又试了一下，使用一些图片处理上的 trick，比如输入多分辨率的图片，看能否在视频分类上也得到更好的结果。如下图所示，使用了两个网络（权值共享），输入分别是原图和 center crop 之后的图片，作者希望借此学习全局信息和中心重点区域信息。加入多分辨率操作，精度大概提升了一个点。

从下图可以看到，Early Fusion 和 Late Fusion 效果还不如 Single Frame 的 baseline，Slow Fusion 经过一顿操作之后，才提高了一点点。

总结

DeepVideo 把使用 CNN 直接处理视频的各种方式都试了一遍，为后续工作做了一个很好的铺垫。除此之外，作者还提出了一个特别大的视频数据集—— Sports-1M 数据集（有一百万视频，但是基本都是运动类，应用场景有些受限）。

双流网络及其变体

Two-Stream（NeurIPS 2014）

论文 《Two-Stream Convolutional Networks for Action Recognition in Videos》 、视频 《双流网络论文逐段精读》

简介

这部分详细内容，请参考我上一篇帖子 Two-Stream 双流网络、I3D

视频相比图片的区别，就是多了一个时序信息（运动信息），如何处理好时序信息，是视频理解的关键。当一个网络无法很好地处理时序信息的时候，可以考虑再加一个网络专门处理时序信息就行。

光流包含了非常准确和强大的物体运动信息在里面，双流网络通过额外引入一个时间流网络，巧妙的利用光流提供的物体运动信息，而不用神经网络自己去隐式地学习运动特征，大大提高了模型的性能（ UCF-101 精度达到 88% ，基本和手工特征 IDT 的精度 87.9% 持平，远高于 DeepVideo 65.4% 的精度）。

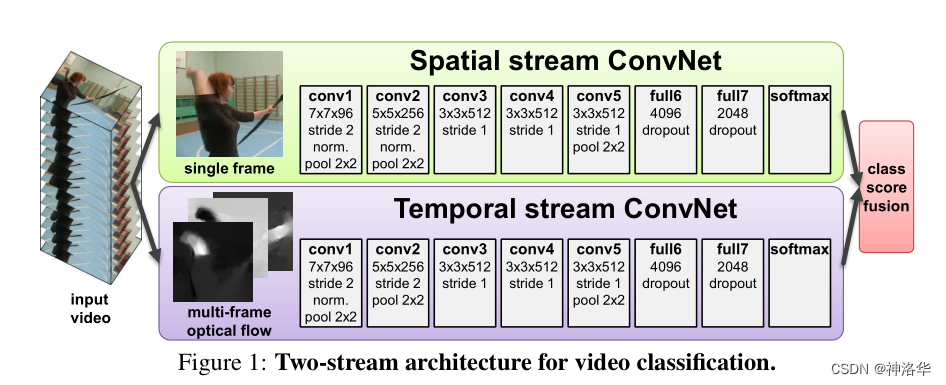

双流网络结构

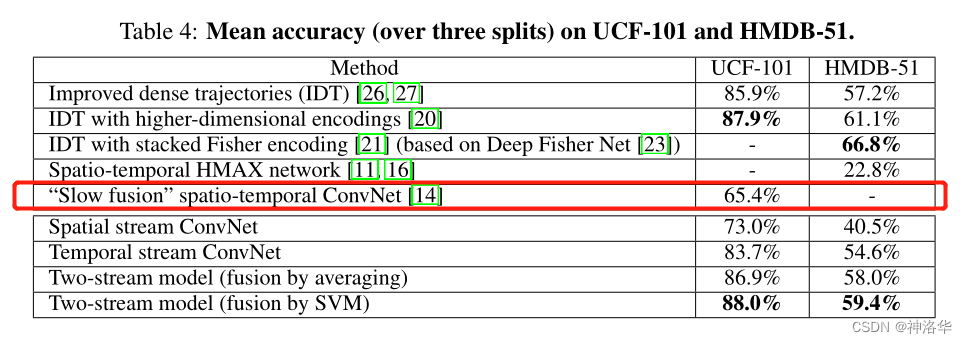

模型效果对比

改进工作

从上面双流网络的结构图，可以看到会有几个明显可以改进的地方：

• Slow Fusion ：理论上来说，在中间的特征层面做融合，肯定比最后在网络输出上简单的进行加权平均的效果要更好

• 优化 backbone：双流网络使用的 backbone 是 Alexnet，所以自然想到可以使用更优的 backbone

• 融入 LSTM：考虑在网络抽取特征后加入 LSTM 模型，进一步处理时序信息，得到更强的视频特征

• 长时间视频理解：双流网络输入的光流只有 10 帧，算下来不到 0.5 秒，非常的短。一般一个动作或者事件可能会更长。如果要做长时间视频理解，还需要改进

下面针对每个方向，分别介绍一个代表性工作。

Two stream +LSTM（CVPR 2015 ）

• 论文： 《Beyond Short Snippets: Deep Networks for Video Classification》 。题目中的 Short Snippets 就是指两三秒甚至不到的这种特别短的视频段。

• 《【论文阅读】Beyond Short Snippets: Deep Networks for Video Classification》

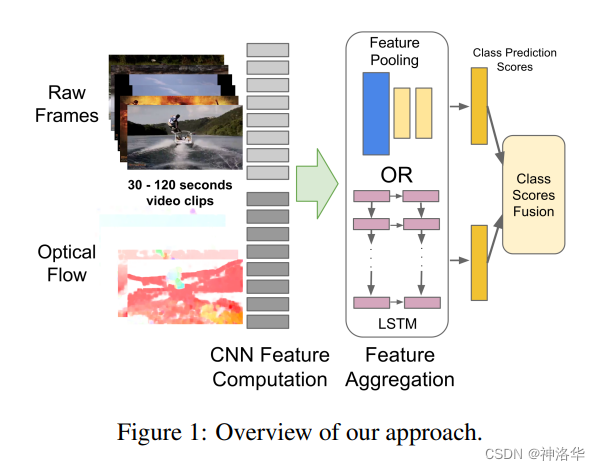

模型结构

原始的双流网络，空间流输入是一帧或几帧视频帧，时间流输入是 10 帧光流，只能处理很短的视频。如果是长视频，有特别多的视频帧，首先想到的还是用 CNN 去抽取视频特征，但关键是抽取的特征如何去做 pooling。本文探索了 6 种 pooling 方法，最后结果差不多，conv pooling 稍微好一点。另外还作者还试了使用 LSTM 做特征融合，最后提升有限。作者做的 pooling 和 LSTM 操作，如下图所示：

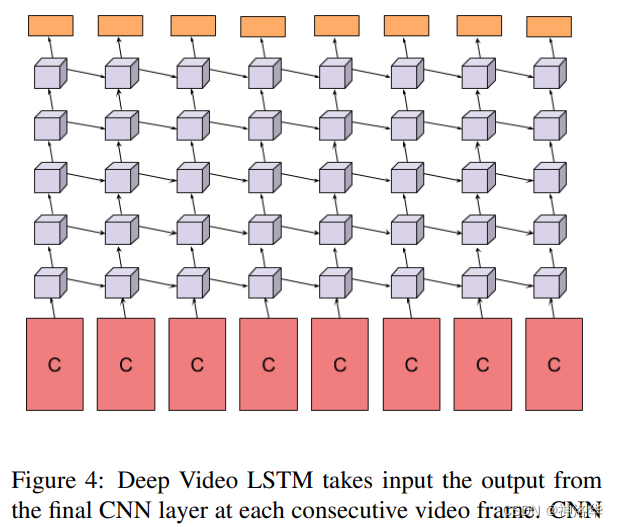

具体的 LSTM 操作如下图所示，C 表示最后一层 CNN 输出的特征，每个视频帧都对应了一个特征。这些特征是有时序的，所以将其用 5 层的 LSTM 处理抽取的视频特征，最后的橘黄色这一层代表直接做 softmax 分类了。 简单说，就是从双流网络抽取特征之后直接做 softmax 分类，改为抽取特征后进行 LSTM 融合，再做 softmax 分类。

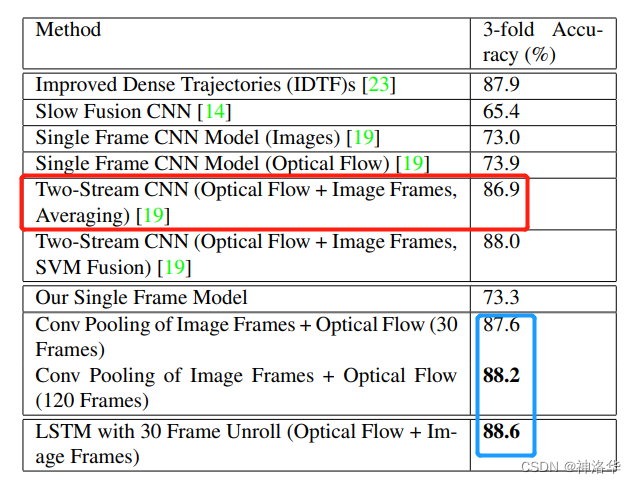

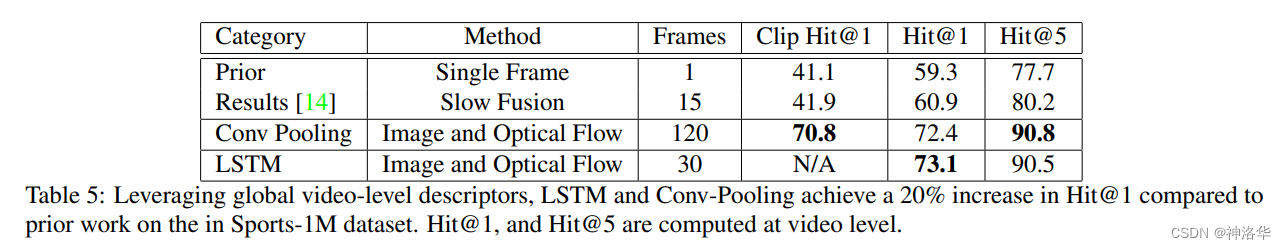

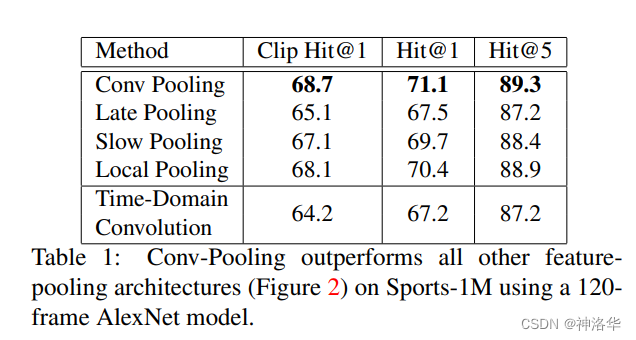

实验结果

1. conv pooling 效果最好



• Slow Fusion 就是 DeepVideo 的结果，Single Frame 就是 DeepVideo 论文中的 baseline。

• conv pooling 和 LSTM：都能处理非常多的视频帧，模型效果相比光流网络，稍有提升。

也就是说，在 UCF-101 这种只有六七秒的短视频上，LSTM 带来的提升非常有限。这也是可以理解的，因为 LSTM 操作，应该是一个更 high level，有更高语义信息的一种操作，其输入必须有一定的变化，才能起到应有的作用，才能学到时序上的改变。如果视频太短，可能其语义信息基本没有改变，对 LSTM 来说，各个时序上的输入基本都是一样的，所以它也学不到什么东西。如果是在长视频或者变化比较剧烈的视频上，LSTM 可能更有用武之地。

Two-Stream+Early Fusion（CVPR 2016 ）

• 论文 《Convolutional Two-Stream Network Fusion for Video Action Recognition》

• 参考 论文解读贴

双流网络叫 Two-Stream Convolutional Network ，这篇论文题目是将其颠倒了一下，但关键词是 Fusion。本文非常细致的讨论了如何去做双流网络特征的合并，主要是三个方向：

• spatial fusion（空间融合）：下图展示了如何在空间上做 Early Fusion，即如何将两个特征图上相同位置的点做合并

• temporal fusion（时间融合）

• 特征融合位置

作者通过解决这三个问题，得到了一个非常好的 Early Fusion 网络结构，比之前直接做 Late Fusion 的双流网络，效果好不少。

fusion

在有了时间流和空间流两个网络之后，如何保证这两个网络的特征图在同样的位置上的 channel responses 是能联系起来的（To be clear, our intention here is to fuse the two networks (at a particular convolutional layer) such that channel responses at the same pixel position are put in correspondence.），也就是在特征图的层面去做融合。作者对此作了几种尝试：（融合层有两个输入 $x_t^a+x_t^b$ ，输出为 $y$ ）

• Sum Fusion ： $y^{sum}=x_t^a+x_t^b$ ，两个特征图直接相加

• Max Fusion ： $y^{max}=max(x_t^a,x_t^b)$ ，即特征图 a 和 b 在同一位置只取最大值

• Concatenation Fusion ： $y^{cat}=cat(x_t^a,x_t^b)$ ，将两个特征图在通道维度做合并

• Conv Fusion ： $y^{conv}=y^{cat}\ast f+b$ ，将两个特征图堆叠之后再做一个卷积操作

• Biliner Fusion ： $y^{bil}={\sum }_{j=1}^H{\sum }_{i=1}^M{x}_{i,j}^a\otimes x_{i,j}^b$ 。在两个特征图上做一个外积，然后再做一次加权平均。

cat 用来拼接矩阵， * 代表卷积操作， ⊗ 代表矩阵外积。

不同融合方式的效果如下，表现最好的是 Conv fusion：

特征融合位置

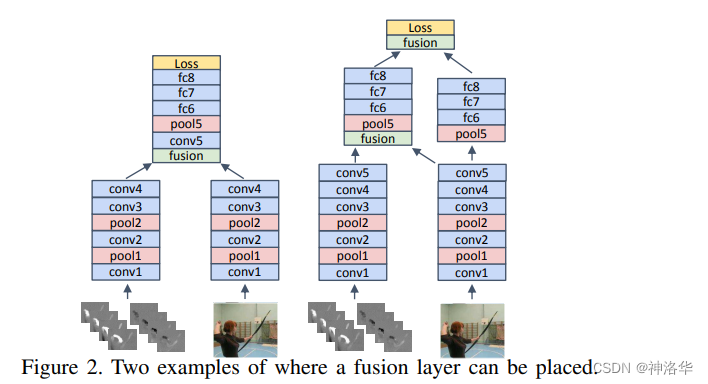

关于在哪一层做融合效果最好，作者作了大量的消融实验，效果最好的两种方式如下：

1. 两个网络在 Conv4 之后，就做一次融合，然后就变为一个卷积神经网络了

2. 在 conv5 和 fc8 两个层都分别做一次融合

   • 将空间流的 conv5 特征拿过来和时间流的 conv5 特征合并，最后时间流得到一个 spatial temporal feature（时空特征）。同时空间流继续做完剩下层，得到一个完整的空间流特征。在最后的 fc8 层，再做一次合并。

   • 相当于还没有学到特别 high level 的语义信息时，先做一次融合，用空间流特征取帮助时间流去学习。然后在 fc8 层 high level 级别上再做一次合并。

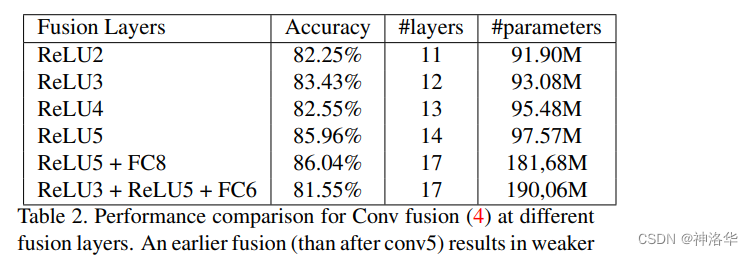

下面是试验结果，晚融合（relu5）和多融合（relu5+fc8）效果最好，但是多融合训练参数多一倍。

temporal fusion

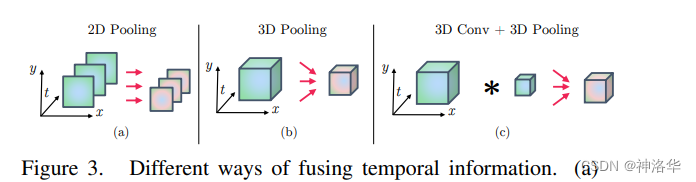

temporal fusion 就是抽取多个视频帧的特征之后，如何在时间轴位置将这些特征融合。作者 3 尝试了两种方式：3D Pooling 和 3D Conv+3D Pooling，后一种方式性能最好。

• a：2D Pooling 完全忽略了时序信息

• b：3D Pooling：先在时间维度堆叠各个特征图，再做 Pooling

• c：3D Pooling 之前先做一次 3D 卷积

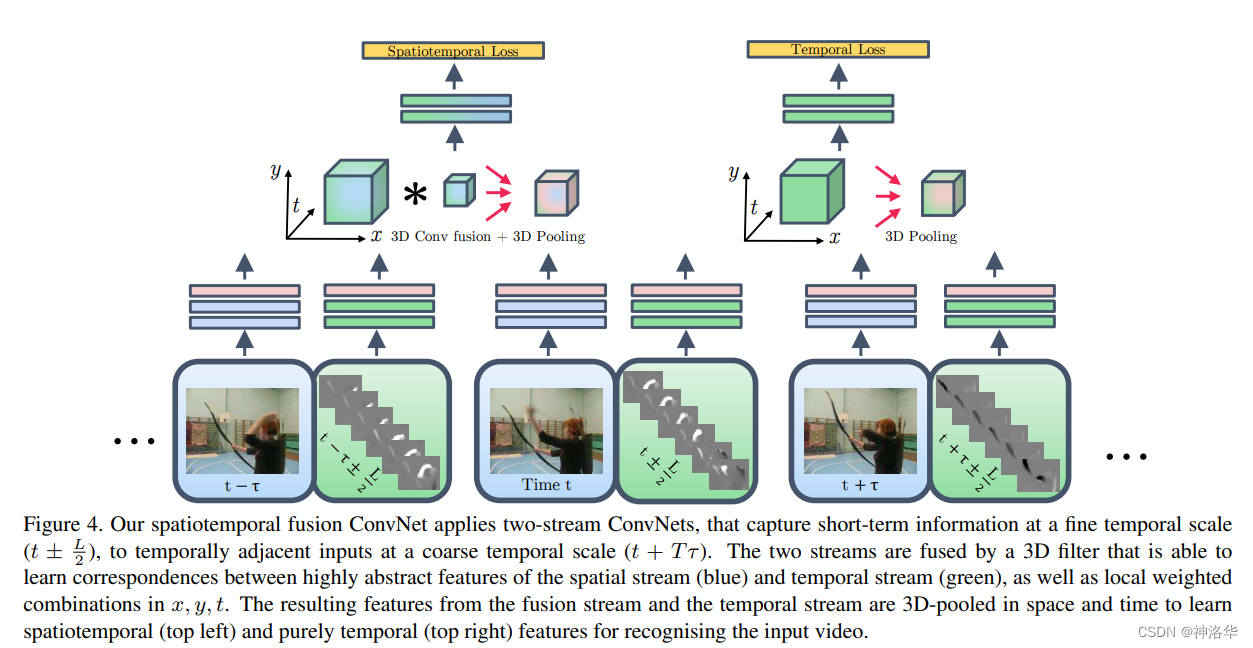

模型结构和最终效果

• 网络输入是 [t-τ,t+τ] 时刻的 RGB 图像输入和对应的光流输入，蓝色代表空间流网络，绿色代表时间流网络。

• 时空融合：先分别从两个网络抽取特征，然后在 Conv5 这一层先做一次 Early Fusion（3D Conv+3D Pooling），融合后用 FC 层得到最后的融合特征，这个特征就包含了时空信息

• 时间流融合：因为时间流特征非常重要，所以将时间流特征单独拿出来也做一次 3D pooling，再接 FC 层，并专门设计一个时间上的损失函数 Temporal Loss。

也就是这个模型有两个分支：时空学习和时序学习，对应的也有两个损失函数 Spatiotemporal Loss 和 Temporal Loss。推理时，两个分支的输出做一次加权平均。最后结果如下：

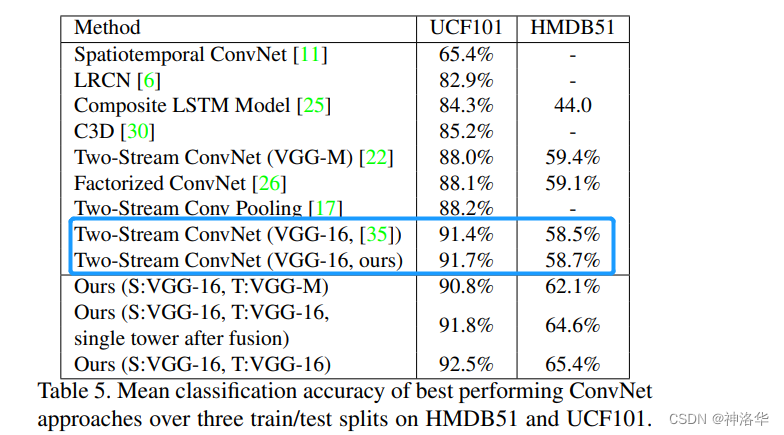

• 标蓝色的两个是作者用 VGG 复现了双流网络，因为使用了更深的 backbone，在 UCF101 上的效果更好，但是在 HMDB51 上的精度还略有下降。这是因为当训练集特别小（ HMDB51 只有约 7000 个视频）时，用一个很深的网络，就特别容易过拟合。

• 使用本文作者提出的 fusion 方法之后， UCF101 精度略有提升， HMDB51 精度大幅提升。early fusion 可能算是一种变相的对网络的约束，使网络在早期的学习中，就可以融合时空信息，一定程度上弥补了数据不足的问题，所以使 early fusion 效果比 late fusion 效果要好很多。

结论

本文做了大量消融实验，从三个方面彻底研究了一下网络结构，给后续工作提供了很大的启示。另外作者尝试了 3D Conv 和 3D Pooling，增加了后续研究者对 3D CNN 的信心，变相推动了 3D CNN 的发展，所以不到一年， I3D 就出来了，从此开始了 3D CNN 霸占视频理解领域的局面。

TSN（长视频理解，ECCV 2016）

• 论文 《Temporal Segment Networks: Towards Good Practices for Deep Action Recognition》

• 本文一作王老师另外还有 ARTNet，TEA，V4D 以及去年 ICCV 的 TAM、MGSamper 等很多视频领域的工作，大家对视频领域感兴趣的，可以关注王老师的工作组

网络结构

之前的双流网络，输入是单帧或几帧视频帧和 10 帧光流图像（大概只有半秒），只能处理很短的视频段，那该如何去处理一个更长的视频呢？

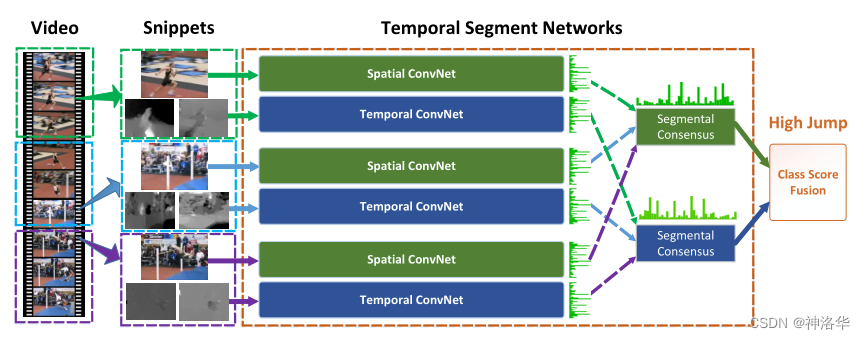

如上图所示，TSN 的想法非常简单，就是把长视频分成 K 段来进行处理：

• 将长视频分成 K 段，在每一段里随机抽取一帧当做 RGB 图像输入，后续连续的 10 帧计算光流图像作为光流输入。

• 分别通过 K 个双流网络得到 2K 组 logits（一组有时空两个 logits，这些双流网络共享参数）。

• 将 K 个空间流网络输出特征做一次融合（ Segmental Consensus ，达成共识），时间流输出特征也如此操作。融合方式有很多种，取平均、

• 最后将两个融合特征做一次 late fusion（加权平均）得到最终结果。

如果一个视频也不是太长，里面就包括一个事件或者一个动作的话，抽出来的 K 帧即使表面看起来不一样，但其高层语义信息上，应该还是描述的同一个东西，所以可以分成 K 段之后再融合来进行处理。 本文的想法确实非常的简单，但不代表没有新意。一个简单而又有效的方法，才是最有新意的。

训练技巧及效果

在论文 3.2 节中的 Network Training 部分，作者尝试了很多的训练技巧。

1. Cross Modality Pre-training ：作者提出了使用 ImageNet 预训练模型做光流网络预训练初始化的技巧

   • 在这之前并没有好的光流预训练模型，只是从头训练，光流效果并不够好，因为很多视频数据集都很小

   • ImageNet 预训练模型的网络输入 channel = 3，而光流网络输入 channel = 20，无法直接使用。作者先将 ImageNet 预训练模型第一层网络输入的 RGB 三个 channel 的权重做一个平均，得到一个 channel 的权重（ average the weights across the RGB channels ），然后将其复制 20 次就行。

   • 这种初始化技巧使得光流网络也能使用预训练模型，最终模型精度提高了 5 个点。这种技巧后来被广泛使用，I3D 中使用预训练的 2D 模型来初始化 3D 模型，也是这么做的。

2. Regularization Techniques ：

   • BN 层用得好，模型会工作的很好，而一旦用的不好，模型也会出各种问题。在视频领域初期，很多视频数据集都很小，使用 BN 虽然可以加速训练，但也带来了严重的过拟合问题（数据集小，一微调就容易过拟合）。作者由此提出了 partial BN 。

   • partial BN ：简单说就是只微调第一层的 BN，其它的 BN 层全部冻住（ freeze the mean and variance parameters of all Batch Normalization layers except the first one）。 这是因为一方面存在过拟合，所以考虑冻结 BN 层；但是全部冻住，迁移学习的效果就不好了。Imagenet 数据集和视频分类数据集还是差的很远的，之前 BN 层估计出来的统计量不一定适用于视频分类，所以第一层 BN 必须进行学习，但后面再动就有过拟合的风险了。

   • partial BN 这种技巧在后续很多迁移学习中也经常用到。

3. Data Augmentation ：在传统的 two-stream 中，采用随机裁剪和水平翻转方法增加训练样本。作者采用两个新方法：角裁剪（corner cropping）和尺度抖动（scale-jittering）。

   • corner cropping：作者发现 random crop 经常是 crop 图片中间部分，很难 crop 到边角。作者强制使用角裁剪，仅从图片的边角或中心进行 crop。

   • scale jittering：通过改变输入图像的长宽比，增加输入图片的多样性。具体来说，先将视频帧都 resize 到 [256,340] ，然后进行各种裁剪，裁剪的图片长和宽都是从列表 [256,224,192,168] 里随机选取（比如 168×256,224×224 等等）。这样丰富了图片尺寸，减少过拟合。

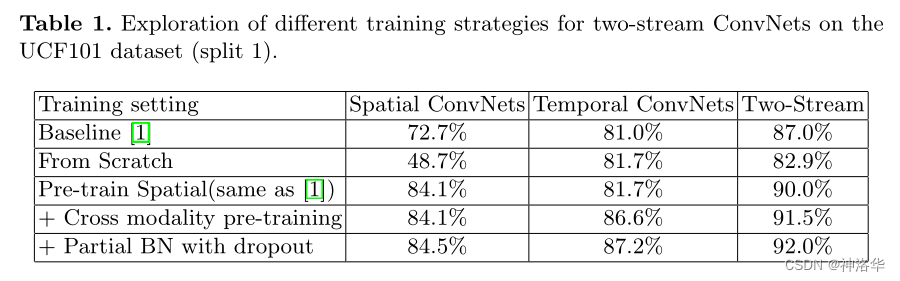

下面是在 UCF101 数据集上，这些训练技巧的提点效果。可以看出，从零开始训练网络比双流网络的 baseline 方法要差很多，证明需要重新设计训练策略来降低过拟合的风险，特别是针对空间网络。对时空网络都进行预训练，再加上 partial BN ，效果最好。

这些技巧都非常有用，所以作者将 Good Practices 作为论文题目之一。

实验部分

作者还做了一些其它试验

1. 比较了 BN-Inception、GoogLeNet 和 VGGNet-16 作为 backbone，最终 BN-Inception 效果最好；

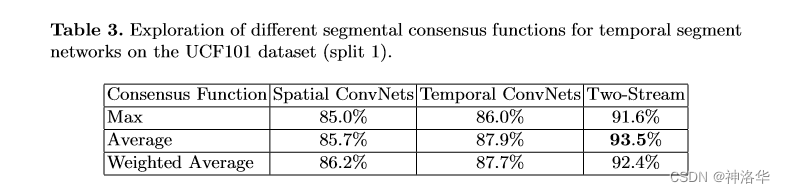

2. 对比了三种 Segmental Consensus 方式，取平均效果最好

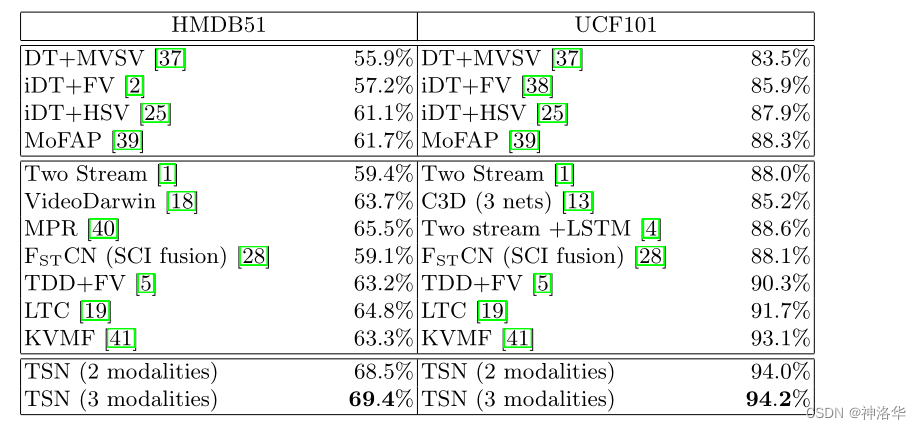

3. 模型性能对比

• 第一块是传统手工特征

• 第二块是使用深度学习做视频理解

  • C3D 是早期使用 3D CNN 做视频理解，即使使用三个网络，结果也比不上最好的手工特征。在下一章 3D CNN 部分会简单介绍这个模型

  • Two stream +LSTM：就是 3.2 节中的方法（Beyond Short Snippets），提升 0.6%。

  • TDD+FV：就是王利明老师改进光流堆叠方式的论文（直接叠加光流改为按轨迹叠加光流，在 此文 1.3.2 中有讲过）

  • TSN (3 modalities) 就是还使用了另外一种光流形式作为输入，本文就不做介绍了。

总结

本文不仅提出了一种特别简单效果又很好的方式处理长视频，而且还确定了很多很有效的技巧（ Good Practices），其贡献不亚于双流网络或者 I3D。

1. 处理更长的原始视频 这种将视频分 K 段再做 Segmental Consensus 的方法，除了裁剪好的 Video clip（视频段）外，还可以应用于完全没有裁剪过的长视频。如果长时间包括更多的事件，分成的 K 段包含不同的事件和动作，那么后续融合时不使用平均或者 max 这些方式融合，改为 LSTM 就行了。2017 年的 UntrimmedNet 就是处理完全没有裁剪过的长视频进行视频分类的，工作的也很好。

2. Segmental Consensus 用于对比学习 本文用长视频分段后 Segmental Consensus 来做有监督训练， UntrimmedNet 做的是弱监督训练（Weakly Supervised），但 Segmental Consensus 也可以用来做对比学习。 简单来说，之前的工作都是把视频里任意两帧当做正样本，其它视频帧都当做负样本。这样如果视频比较长，任意抽取的两帧不一定互为正样本。如果借鉴 Segmental Consensus 的思想，将长视频分为 K 段后，从 K 段视频段（K 个 Segment ）中各抽取任意抽取一帧，这 K 帧当做第一个样本；再在这 K 个视频段中任意抽取剩下的一帧，当做第二个样本；这两个样本互为正样本就更为合理了。因为两个样本都是从 K 个视频段中抽出的，它们在视频段中的顺序和走势都是一样的（两个样本都是从 Segment1→Segment2…→SegmentK），互为正样本的可能性更大。

3. 后续进展：

   • DOVF：在 TSN 基础上融入了全局编码（Fisher Vectors encoding），从而获取了更加全局的特征，UCF101 精度推到 95%以上。

   • TLE （CVPR 2017 ） ：融入了 temporal linear encoding （TLE）全局编码，并且把模型做到端到端。

   • Action VLAD：融入了 VLAD encoding 全局编码

   • DVOF：在 TSN 基础上融入了全局编码（Fisher Vectors encoding 或 VLAD encoding），从而获取了更加全局的特征， UCF101 精度推到 95%以上。

也就是在 2017 年， I3D 发表了，至此，双流网络慢慢淡出了舞台。另外 I3D 刷爆了 UCF101 数据集，且发布了 Kinetics 数据集， HMDB51 和 UCF101 也基本淡出舞台了。

总结

3D CNN

• 参考 B 站视频：李沐 《视频理解论文串讲（下）》

前言

上一章讲了双流网络及其改进，双流网络这种一个网络学习场景信息，一个网络引入光流学习运动信息的方式非常合理，效果也很好，那为什么大家还一直想将其替换为 3D 卷积神经网络呢？主要就是在光流抽取这一块。

1. 光流抽取非常耗时

   • 计算光流的常用算法 tvl one 来自《 High accuracy optical flow estimation based on a theory for warping》这篇论文，使用的是其 GPU 实现，计算一帧光流需要约 0.06 秒，所以抽取光流是非常耗时的。

   • 比如对于 UCF-101 数据集，有约 1 万视频，每个视频约 10 秒，每秒 30fps（30 帧），一共约 300 万帧。每两帧抽一张光流图，总共耗时约 50h。如果是 Sports-1M 这种更大的数据集（100 万视频，视频时长长达几分钟），不做任何优化的话，抽取光流就要成千上万个小时了，这样即使是 8 卡 GPU 也要抽取一个多月。

   • 这意味着每当你想尝试一个新的数据集，都需要先抽取光流，再去做模型的开发。

2. 光流即使存为 JPEG 图像，也还是非常占空间。 在双流网络这篇论文中，作者巧妙的将光流的密集表示改为 JPEG 图像存储，大大减少了存储空间，并在后续工作中一直沿用。但即使如此， UCF-101 数据集存储所有抽取的光流也要 27GB，如果是 Kinetics 400 数据集，大概需要 500G 存储空间。这么大的数据量，训练时是非常卡 IO 读取速度的。

3. 推理时无法做到实时处理

   • 推理时也需要先抽取光流。tvl one 算法是一帧 0.06 秒，换算下来就是约 15fps，低于实时要求的 25fps，而且这还只是抽光流，其它还什么都没做。如果加上模型，就更不是实时了。

   • 视频处理的很多工作，都有实时性要求。

综合以上几点因素，所以才有那么多人想要避开光流，避开双流网络的架构。如果能直接从视频里学习视频特征该多好，这也是 2017 年到现在，3D CNN 火热的原因。因为 3D CNN 是直接学习视频里的时空信息，就不需要再额外用一个时间流网络去对时序信息单独建模了，也就不需要使用光流。 但其实现在回过头来看，3D CNN 越做越大，video transformer 也越做越大，大部分的视频模型依旧不是实时的。而如果在 3D CNN 或 video transformer 里加入光流，其实还是可以继续提高性能，所以光流依旧是一个很好的特征。

C3D（ICCV 2015）

论文 《Learning Spatiotemporal Features with 3D Convolutional Networks》

前言

论文题目意为使用 3D CNN 学习时空特征，而摘要的第一句话，就说到：本文的目的，就是使用一种简单的 3D CNN 结构来学习视频中的时空特征。主要贡献，就是使用的 3D CNN 还比较深，而且是在一个特别大的数据集上进行训练的（ Sports-1M 数据集）。

在引言部分，作者提到， C3D 并不是第一个使用 3D CNN 来做视频理解的，但却是第一个使用大规模的训练数据集，且使用了比较深的 CNN 网络，最终取得的效果也较好。

模型结构和效果

1. 模型结构

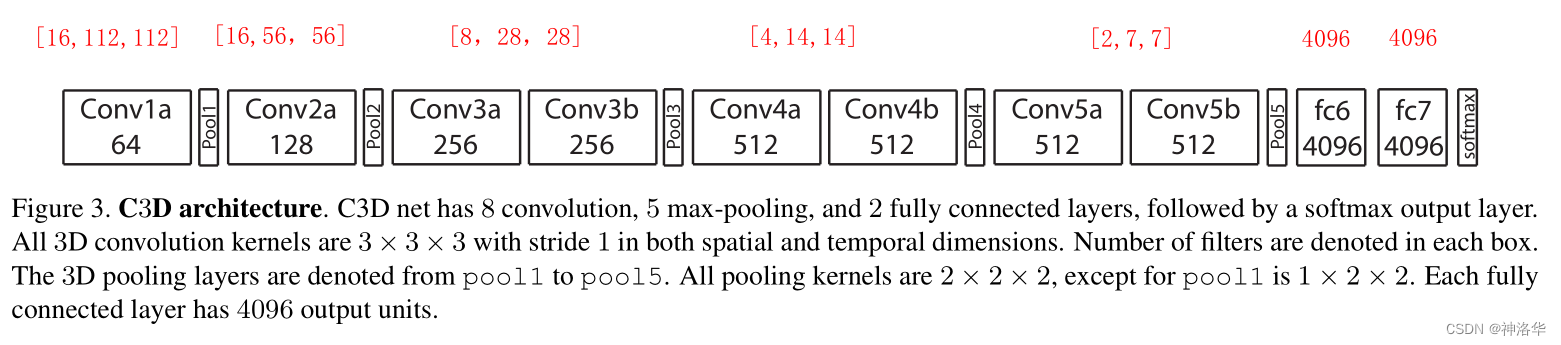

如下图所示，简单来说就是有 8 个 conv 层和 5 个 pooling 层，两个 FC 层和最后的 softmax 分类层。整个 3D CNN 的构造，就是把所有的 2d 卷积核（3×3）都变成 3d 的卷积核（3×3×3），2d pooling 层（2×2）换成 3d pooling 层（除第一个是 1×2×2 之外，其它 pooling 层都是 2×2×2）。

整体构造，就是将 VGG-16 的每个 block 都减去一个 conv 层，然后 2d 卷积、池化核变为 3d 卷积核池化，所以 C3D 相当于是一个 3D 版的 VGG（共 11 层）。所以作者才说，这种改动的方法非常简单。没有 inception net 那种多路径的结构，也没有残差连接（当时还没有 ResNet）。

模型输入维度是 [16,112,112] （也就是输入 16 个视频帧，每帧尺寸是 112×112），其余各个 block 尺寸如下：

作者在此发现直接预训练后微调的效果不太好，最后使用的方法是抽取 FC6 层的输出特征，然后训练一个 SVM 分类器，得到最终的输出。所以本文的 C3D ，更多时候指代的是 FC6 层抽取出来的 C3D 特征。

1. 模型结果

如上图所示，前两行都是 Deep Video 在 Sports-1M 数据集上的训练结果。如果改为 C3D ，则效果略有提升。如果 C3D 换成是在更大的数据集 I380K （Facebook 内部数据集，未开源）上预训练，效果进一步提升。所以这也是作者反复强调的，3D CNN 比 2D CNN 做更适合做视频理解（ Deep Video 还是使用一个 2D CNN，只不过后面做了一些 Fusion ）。

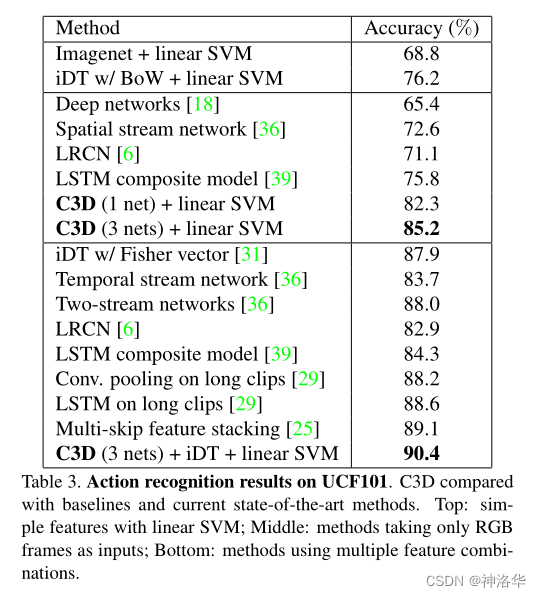

下面是在 UCF101 数据集上的精度对比。

• 只使用一个 C3D 网络，精度只有 82.3%，如果集成三个网络，精度为 85.2%，也低于同期双流网络和手工特征的结果。

• 结果最好的是 C3D+iDT+SVM 分类器，精度 90.4%。

总结

C3D 的结果并不是最好，但依旧很吸引人，因为其卖点是在特征抽取上。 作者当时给出了 Python 和 matlab 的接口。不管是使用 Python 还是 matlab，如果用 opencv 读进来，就可以返回一个 1×4096 的特征，直接用这个特征去做下游任务就行，中间细节通透不用管。所以当时很多视频理解任务，比如 video detection、video captioning 都纷纷使用 C3D 特征去做。

C3D 当时以 Facebook 的算力，还是训练了一个月，所以当时做好的做法不是微调，抽特征才是最好的选择，也就是不做任何微调） 这也跟现在 transformer 的情况一样。比如很多多模态的任务，即使使用 transformer 微调也训练不动，所以大家往往是抽取一个 transformer 特征，然后再去做多模态的特征融合或者说多模态学习。 所以做研究，除了考虑新颖度，还需要考虑易用性、适用性。

除了抽取特征这种方式，让大量的研究者可以用于下游任务，作者还系统的研究了如何将 3D CNN 用于视频理解任务上来，为后续的一系列 3D CNN 工作做了铺垫。

I3D（CVPR 2017）

论文： 《Quo Vadis, Action Recognition? A New Model and the Kinetics Dataset》 参考视频：李沐 《I3D 论文精读》 、I3D 的 Resnet 实现代码

研究动机

C3D 在 Sports-1M 这么大的数据集熵进行预训练之后，效果还是不太行。作者坚信，如果使用一个类似 ImageNet 这样的预训练模型，让网络进行更好的初始化，降低训练难度，模型性能一定会提高很多。 所以作者提出了 Inflated 3D ConvNet ，这也是 I3D 里面的 I 的来源。具体来说，就是将一个 2D 的网络扩张成一个 3D 网络（2D 卷积池化改为 3D 的卷积池化，类似 C3D ），而保持整体网络架构不变。同时这样可以后续采样用 Bootstrapping 技术，将 2D 网络的预训练参数，可以用于扩张后的 3D 网络的初始化。

C3D 虽然也是这种扩张的方式得到 3D 模型，但是每个 block 都少了一个卷积层，所以整体结构变了，无法直接使用 2D VGG 的预训练参数，这也导致其很难优化，得到一个比较好的结果。

简介

本文从两个方面降低了训练 3D 网络的难度。

• Inflated 3D ConvNet ：如果没有好的训练数据，可以使用 ImageNet 上预训练的 2D 模型，按 I3D 的方式扩张到 3D 网络。这样不用设计 3D 网络结构，而且使用了预训练模型的参数进行初始化，效果一般都很好（Inflating+Bootstrapping）；

• Kinetics 400 ：如果你想从头设计一个 3D 网络，那么可以使用本文提出的 Kinetics 400 数据集进行预训练，是一个不错的选择（不再依赖于 ImageNet 预训练的模型参数）

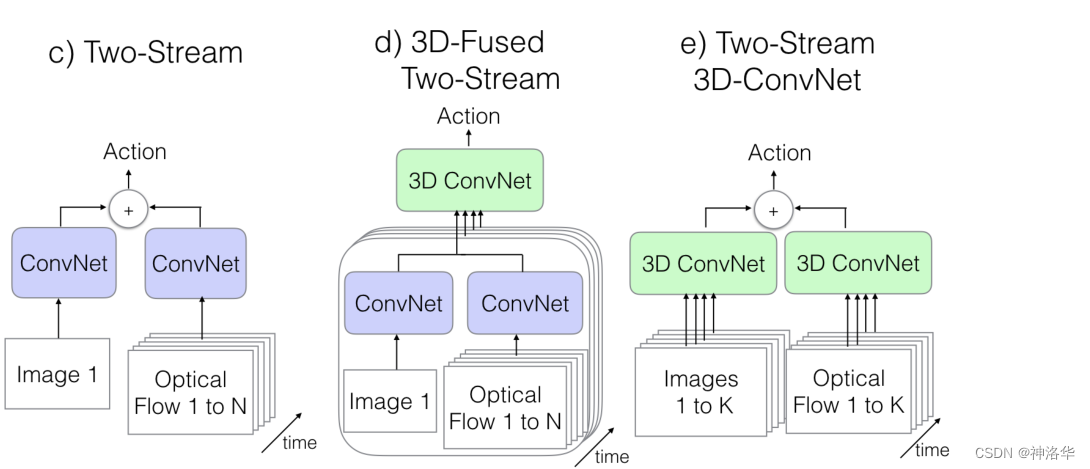

具体的 I3D 网络结构，就是 Two-Stream+3D ConvNet （backbone 为 Inception-V1 ）：

详细内容请看我的上一篇帖子 Two-Stream 双流网络、I3D 第二章—— I3D 部分）

总结

I3D 最大的亮点就是 Inflating 操作，不仅不用再从头设计一个 3D 网络，直接使用成熟的 2D 网络进行扩充就行，而且看还可以使用 2D 网络的预训练参数，简化了训练过程，使用更少的训练时间达到了更好的训练效果。

I3D 的最终结果，也超过了之前的 2D CNN 或者双流网络（ UCF101 精度刷到 98% , 远高于 C3D 的 85.2% 和 Two-Stream 的 88% ）。所以自从 I3D 在 2017 年提出之后，到 2020 年， 3D CNN 基本霸占了整个视频理解领域，双流网络瞬间就不香了，直到 vision transformer 的出现。

I3D 的影响：

• I3D 虽然使用了 3D CNN，但依旧使用了光流。也就是说光流不是没有，只是计算代价太高。

• I3D 以一己之力，将视频理解领域 从双流网络推动到 3D CNN 时代，将做视频测试的数据集，从 UCF-101 和 HMDB-51 变成了 Kinetics 400 （前两个已经被刷爆了）

• 证明了从 2D 网络迁移到 3D 网络的有效性，后续有很多工作跟进（比如 backbone 换成 ResNet，融入 ResNext 或者 SENet 的思想等等。）

Non-local Neural Networks（CVPR 2018）

论文 《Non-local Neural Networks》 、 【论文笔记】

前言

1. 研究动机

I3D 奠定了 3D CNN 的视频处理架构之后，后续的就是各种改进了。其中一点，就是如何处理更长的视频，也就是该如何进行更好的时序建模。

恰好这一时期，NLP 领域发生了一个巨大的变革， transformer 、 GPT 和 BERT 相继被提出来了，并被广泛证明其有效性。而其中的 attention 操作，本来就是可以学习远距离信息的，与 LSTM 的作用不谋而合。所以本文的作者，就考虑将 self-attention 融入 I3D 当中。

结果也证明这样做确实有效，后续视频检查分割等等任务，都融入了 non-local 算子。尤其是 2019 年，简直都卷疯了，不知道有多少论文，尝试用各种方式将 attention 操作加到不同的视频分割网络结构里来。

1. 摘要 卷积（convolutional）和递归（recurrent）都是对局部区域进行的操作，所以它们是典型的 local operations。那如果能看到更长距离的上下文，肯定是对各种任务都有帮助的。 受计算机视觉中经典的非局部均值（non-local means）的启发，本文提出一种 non-local 算子用于捕获长距离依赖，可用于建模图像上两个有一定距离的像素之间的联系，建模视频里两帧的联系，建模一段话中不同词的联系等。 non-local operations 在计算某个位置的响应时，是考虑所有位置 features 的加权——所有位置可以是空间的，时间的，时空的。所以 non-local 算子是一个即插即用的 building blocks（模块），所以可以用于各种任务，泛化性好。在视频分类、物体检测、物体分割、姿态估计等任务也都取得了不错的效果。

Non-local Block 结构

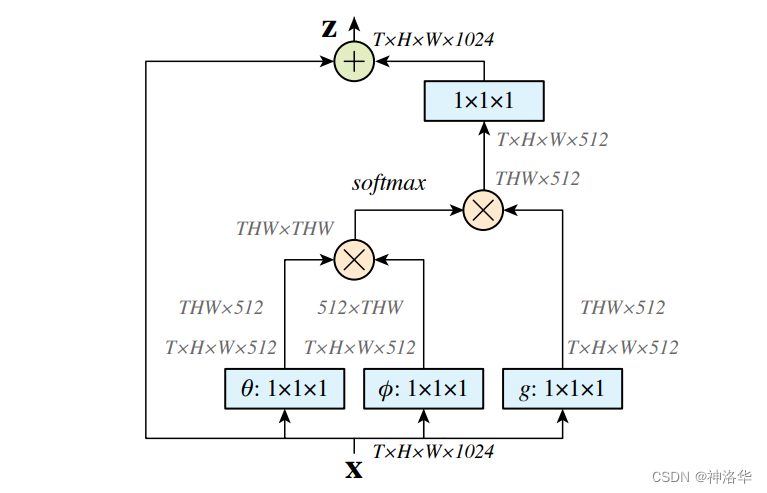

下图是一个时空 Non-local Block，也就是专门用于视频理解的 Non-local 模块。输入 X 经过变换得到 $\theta ,\varphi ,g$ ，也就相当于 self-attention 里的 q、k、v。然后前两者做点积注意力操作得到注意力分数，再和 g 做加权求和，得到最终的自注意力结果。这个结果和模块的输入做一个残差连接，得到整个模块的最终输出 Z：

$$Z=W_Z\cdot \mathrm{Attention}(\theta ,\varphi ,g)+X=W_Z\cdot \mathrm{softmax}(\frac{\theta {\varphi }^T}{\sqrt{d_{\varphi }}})g+X$$

A spacetime non-local block

• 上图 T 应该是输入的视频帧的数量，H 和 W 是视频帧的高宽尺寸。

• 计算过程中， $\theta ,\varphi ,g$ 的维度是输入 X 的一半，减少计算量。最后乘以 $W_Z$ 时，恢复原来的通道数（也就是图中 1×1×1 的卷积操作），这样就可以做残差连接了（ $⨂,⨁$ 分别表示矩阵乘法和矩阵加法）

• 这种残差结构，可以让我们在任意的模型中插入一个新的 non-local block，而不改变其原有的结构。

实验

baseline

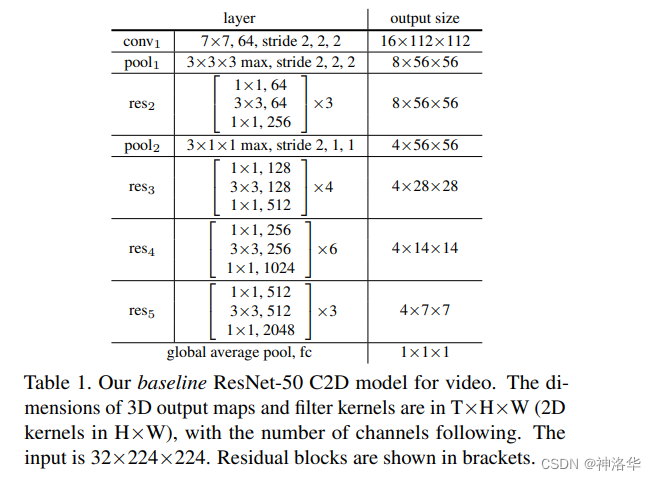

• ResNet-50 C2D baseline ：2D 卷积核，3D pooling，结构如下图： 作者先构造了一个没有使用 non local 的 ResNet-50 C2D baseline 。输入的 video clip 是 32 帧，大小为 224*224。所有卷积都是 2D 的，即逐帧对输入视频进行计算。唯一和时序有关的计算就是 pooling，即简单的在时间维度上做了一个聚合操作。



• I3D ：上面的 C2D 可以通过 I3D 论文中 Inflating 的方式扩张成 3D CNN，即卷积核也变成 3D 的。但采用两种扩张方式：一种是将 residual block 中的卷积核由 3*3 扩张为 3*3*3 ，另一种是将 residual block 中卷积核由 1*1 扩张为 3*1*1 。扩张后的模型分别表示为 $I3D_{3\ast 3\ast 3}$ 和 $I3D_{3\ast 1\ast 1}$ 。

消融实验

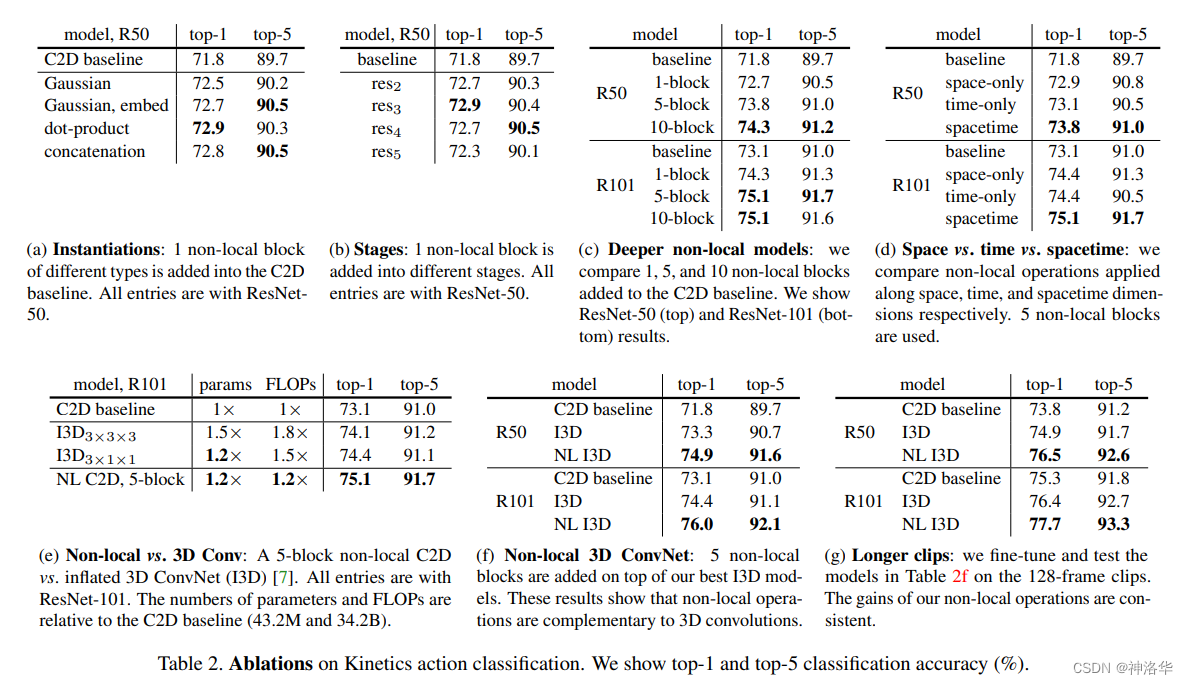

下面的试验，都是在 Kinetics 数据集上，进行视频分类的结果：

• a： 试验自注意力计算的方式 ：点积计算效果最好，这也是 transformer 默认的计算方式

• b： 试验单个 non-local block 插入位置 ：在 $re{s}_2$ 和 $re{s}_3$ 上插入 non-local block 。

  • 在 ResNet 的第 2、3、4 这三个 block 上插入 non-local 的效果都不错。加在 $re{s}_5$ 上效果不好，作者认为这是因为第五个 block 的特征图太小了，没有多少远距离的信息可以学习

  • 加在 $re{s}_2$ 上计算代价比较高，因为这个模块的特征图尺寸还是很大的

• c： 试验插入 non local block 的数量 。

  • ResNet50 的 4 个 Conv Block 的卷积层层数分别是 3、4、6、3，所以下表中加入 10 个 non-local 就等于是，在 ResNet50 的第二、三这两个模块的每个卷积层上，都加入 non local block 。5-block 就是每隔一层来一个

  • 下图可以看到，加入更多的 block 效果就更好，这也说明，自注意力操作真的有用，特别是在视频理解里面，长距离时序建模更为有用。

• d： 试验时空自注意力的有效性

  • 表 d 分别试验了只在时间维度和只在空间维度计算 self -attention，以及在时空维度计算 self attention 的结果，最终显示，时间维度做 self attention 效果优于空间维度，两个维度都做，效果最好。这也证明作者提出的 spacetime self attention 才是最有效的。

• e：对比 C2D+5 non local blocks 和两种 I3D 模型的效果，前者精度更高， FLOPs 更小，说明单独使用 non-local 比 3D conv 更高效

• f： I3D+ 5 non-local blocks ，效果进一步提升。

• g：使用更长的视频段（32 帧 →128 帧，大概 4 秒），加入 non-local block 依然可以提高模型的精度，也说明其对长距离时序建模的有效性。

对比其它模型

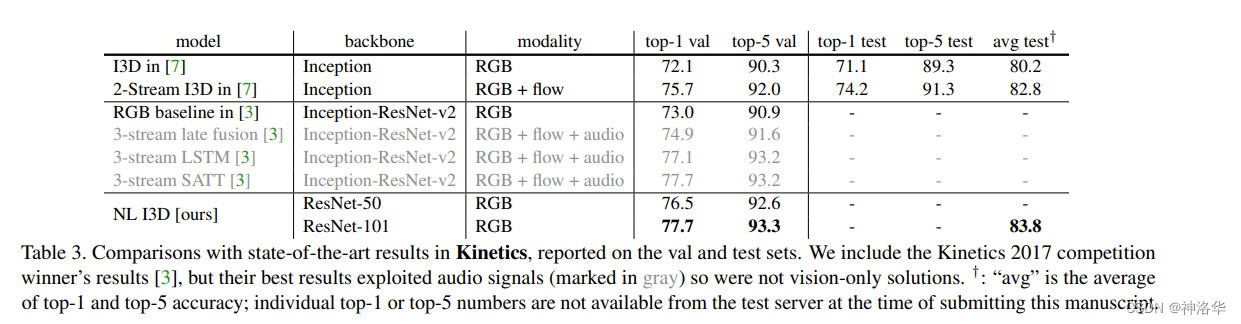

下面是本文的方法和 I3D 等几种模型在 Kinetics 400 上的效果对比。 NL I3D 是将 I3D 的 backb 替换为 ResNet ，精度提升了一个点左右，加入 non local 之后，又提升了三个点，所以总共提升了约 4 个点，而且比双流 I3D 的效果还要好，更是给了做 3D CNN 研究者以信心。

之前的双流网络等 2D 模型都是在 UCF-101 和 HMDB-51 上跑的，没有 Kinetics 400 分数

总结

作者将 self attention 引入到了视觉领域，而且针对视频理解，提出了 spacetime self attention ，通过一系列实验，证明了其有效性。从此在 CV 领域，大家基本都使用 non local 算子，而不使用 LSTM 了。

R(2+1)D（CVPR 2018 ）

论文 《A Closer Look at Spatiotemporal Convolutions for Action Recognition》

前言

• 主要内容：本文详细讨论了，在动作识别任务上 做时空卷积的几种网络结构 ，是一篇实验性质的论文。

• 研究动机：作者发现，只使用 2D CNN 网络对一帧帧的单个视频帧抽取特征，最后动作识别的效果和 3D 网络差不多。而 2D CNN 是比 3D CNN 便宜很多的，所以作者考虑，在 3D CNN 网络结构中，部分加入 2DCNN 网络，并试验了各种网络结构。

• 结论：通过 Sports-1M 、 Kinetics 等多个数据集上的测试，证明了 将 3D 卷积拆分成空间上的 2D+时间上的 1D 的网络结构，效果最好，也易于训练。

网络结构

1. 几种网络结构对比：

• R2D ：将时间维度合并到 channel 维度中。比如将输入维度 [C,T,H,W ]→[CT,H,W] ，然后直接输入到 2D 卷积网络中，得到最后的分类结果。

• MCx ：前 x 层为 3D 卷积网络，而其余顶层为 2D 卷积网络，也就是先在底层抽取时空特征，然后上层用 2D CNN 降低复杂度

• rMCx ：将一帧帧视频帧先输入 x 层 2D Conv 抽取特征，再用 3D Conv 去做一些融合，输出最后的结果

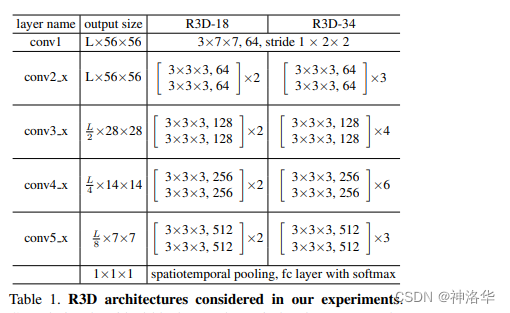

• R3D ：ResNet 版本的 I3D ，即 backbone 换成 3D ResNet，整体结构如下：



• R(2+1)D ：本文的网络结构，先做 2D 的 Spatial Conv ，再做 1D 的 Temporal Conv ，效果最好。

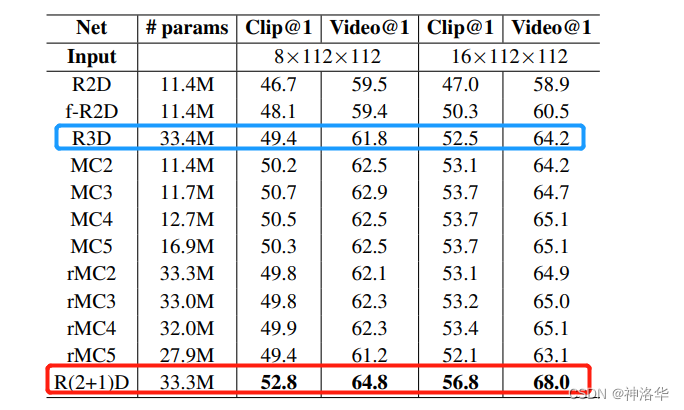

1. 对比结果 下面对比了几种网络结构在 Kinetics 验证集上的动作识别精度，并且都是使用 ResNet-18 从头训练的模型：

• 单纯使用 2D 卷积神经网络效果最差，只使用 3D 效果稍微高一点

• 不管是 MCx 还是 rMCx ，加入部分 2D 网络，效果都有提高

• 本文提出的 R(2+1)D 网络结构的效果最好

  对比了输入分别为 8 帧和 16 帧的两种情况

R(2+1)D 结构

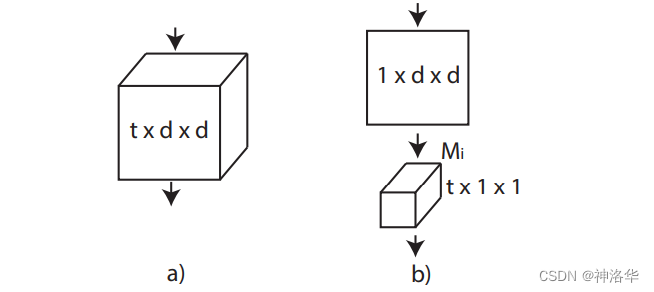

R(2+1)D vs 3D convolution.

如上图所示， R(2+1)D 就是将一个 t×d×d 的卷积核，替换为一个 1×d×d 的卷积核和一个 t×1×1 的卷积核。也就是先只在空间维度（宽高尺度）上做卷积，时间维度卷积尺寸保持为 1 不变；然后再保持空间维度不变，只做时间维度的卷积。

• 为了使分解后的 R(2+1)D 网络参数量 和原 3D 网络参数量大体相同（和 3D 网络公平对比），中间使用 Mi 个 2D CNN 进行一次维度变换（输出维度为 Mi）



• R(2+1)D 增强了模型的非线性表达能力 ：相比原来，多使用了一次卷积操作，也就多用了一次 RELU 函数，所以模型的学习能力更强了；

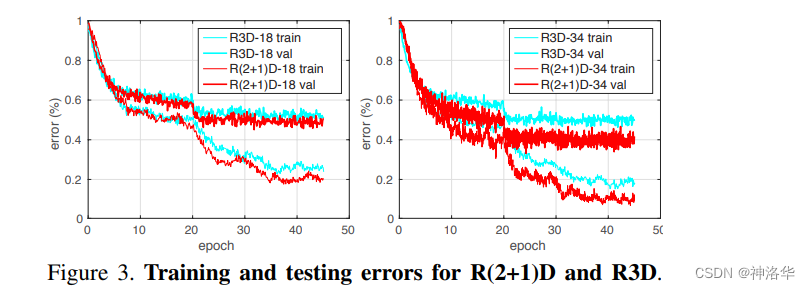

• R(2+1)D 结构使网络更加容易优化 ：直接使用 3D 卷积，模型是不容易学习的，拆分成两次卷积之后，降低了模型学习的难度。在参数量相同的情况下， R（2+1）D 获得的训练损失和测试损失更低。网络层数越深，效果差距越明显。 下面是两种结构的训练和测试误差对比图， R（2+1）D 网络误差都更小，这既不是过拟合也不是欠拟合，而确实是网络更容易训练。



实验和总结

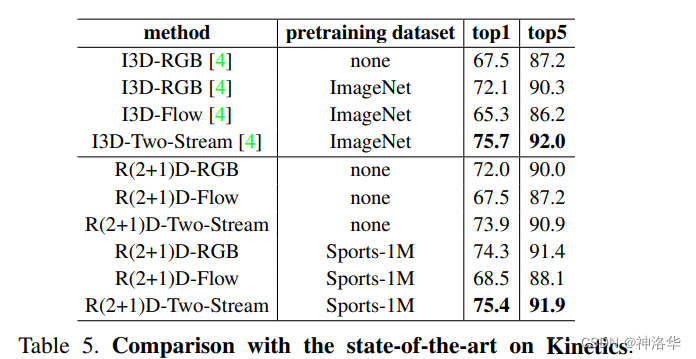

下图对比其它模型在 Kinetics 上的结果。 R（2+1）D 单个网络（RGB/Flow）比 I3D 单个网络的效果更好，但是双流 R（2+1）D 比双流 I3D 效果略低，也就是 Fusion 操作对 I3D 提升更大。在 UCF101 和 HMDB51 两个数据集上，也观察到同样的现象。

这也是可以理解的，因为 R（2+1）D 输入尺寸是 112×112，I3D 输入尺寸是 224×224，所以稍微低一点没关系。 R（2+1）D 这种拆分方式，确实有助于降低过拟合，降低训练难度。而且可以从头训练，不需要像 I3D 一样借助 2D 模型的 ImageNet 预训练参数，所以是一个很值得借鉴的网络结构。

在前两年视频领域对比学习很火的时候，很多工作的 backbone 都是 R（2+1）D ，就是因为其容易训练和优化，而且输入尺寸是 112×112，对 GPU 内存比较友好。

后面会讲到 TimeSformer 这篇论文，其中一些作者就是本文作者，想法也类似，即将一个时空自注意力，拆分成时间上和空间上分别作自注意力。这样拆分，大大减少了对显存的要求，从而能训练起一个 video transformer。

SlowFast（ICCV 2019 ）

论文 《SlowFast Networks for Video Recognition》 、 代码 、知乎解读贴 《SlowFast Networks for Video Recognition》

前言

• 研究动机：人的视觉系统有两种细胞：p 细胞和 m 细胞。前者数量占比约 80%，主要处理静态图像；后者占比约 20%，主要处理运动信息。这种方式就类似双流网络，受此启发，作者设计了 SlowFast 网络。

• 摘要：本文提出了一种快慢结合的网络来用于视频分类。其中一路为 Slow 网络，输入为低帧率，用来捕获空间语义信息。另一路为 Fast 网络，输入为高帧率，用来捕获运动信息，且 Fast 网络是一个轻量级的网络，其 channel 数比较小。 SlowFast 网络在 Kinetics 数据集上视频分类的精度为 79.0％，在 AVA 动作检测达到了 28.3mAP，都是当前的 SOTA 效果。

模型结构

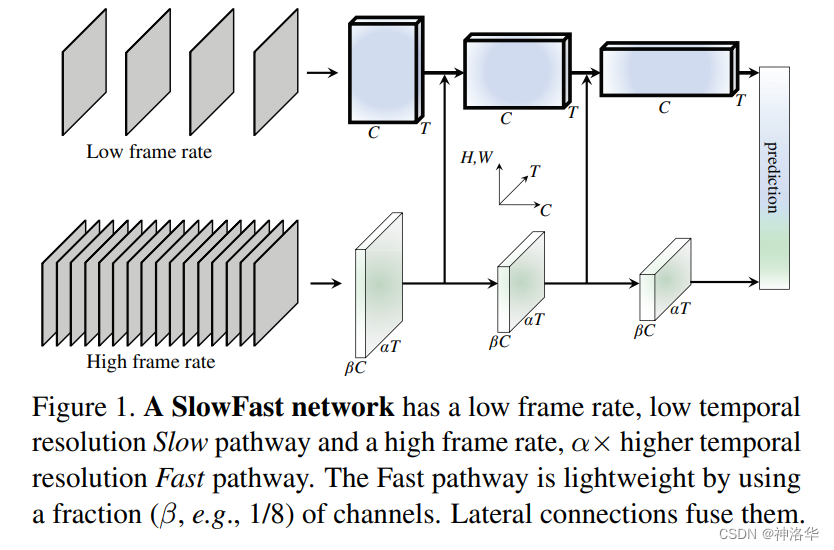

1. 整体结构

如上图所示， SlowFast 网络有两条分支。

• Slow pathway：类似 p 细胞，主要学习静态图像

  • 慢分支每隔 τ 帧取一帧，假设输入是 T 帧时，原视频是 τ×T 帧的 video clip。

  • 默认 T=4 ， τ=16 （以帧率 30fps 来说，刷新速度大约是每秒采样 2 帧）。

  • 慢分支的网络就类似一个 I3D，网络是比较大的。但因为输入只有 4 帧，所以相对而言，计算复杂度也不高。

• Fast pathway：快分支用于处理动态信息，所以需要更多的输入帧。

  • 高帧率 ：每隔 τ/α 帧取一帧，所以输入是 αT 帧，默认 α=8 ，快分支输入就是 32 帧。

  • α 是两个分支的帧速比，是 SlowFast 的关键概念，它表示这两条 pathways 的时间速度不同，促使两个分支分别学习不同的特征。

  • 低通道容量 ：相比于 Slow 分支， Fast 分支的 channel 数是其 β 倍（默认 β=1/8 ），所以是一个轻量级的分支。一般计算复杂度（FLOPs）是 channel 的平方关系，最后 Fast 分支约占整个网络计算量的 20%。（上面也提到了，m 细胞约占总数的 15%-20%）

  • 高时间分辨率 ：整个 Fast 分支中均不使用时间下采样层（既不使用时间池化，也不使用时间步长的卷积操作），这样一来，特征张量在时间维度上总是 αT 帧，尽可能地保持时间保真度。

• . Lateral connections（侧连接）：将快分支的特征融合到慢分支上

  • 两条分支的每个 stage 上都使用一个侧连接，将快分支的特征融合到慢分支上。作者也尝试了双向融合，提升不大。

  • 对于 ResNets 而言，这些连接就位于 $poo{l}_1,re{s}_2,re{s}_3,re{s}_4$ 之后。

  • 这两条分支的时间维度不同，通过变换来将它们匹配在一起。

SlowFast 使用小输入大网络的 Slow pathway，和大输入小网络的 Fast pathway，两个分支还使用侧连接进行信息融合，来学习更好的时空特征。通过这种设计， SlowFast 达到了一种较好的时间和精度的平衡。

1. 前向过程

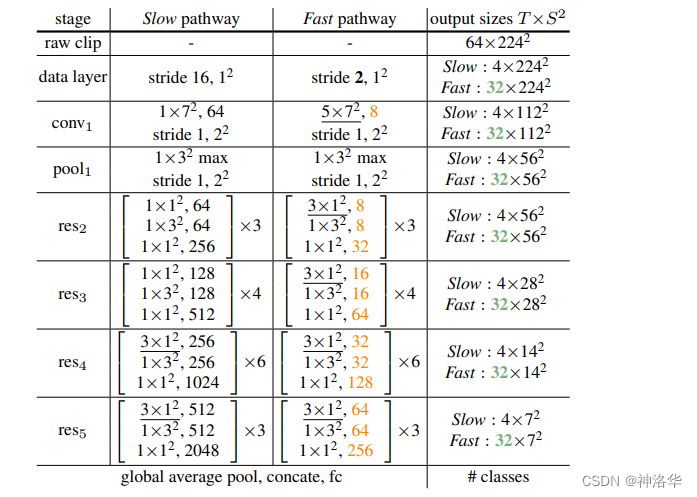

An example instantiation of the SlowFast network

• Slow pathway：就是一个 ResNet-50 I3D，所以有四个 res block，卷积层个数分别是 3、4、6、3。

• Fast pathway：channel 数是上图黄色数字，远远少于慢分支的 channel 数。

• forword：

  • 输入：慢分支和快分支输入维度分别是 $[T,S^2,C]$ 和 $[\alpha T,S^2,\beta C]$ 。假设样本是 64 帧 224×224 的视频帧，则慢分支和快分支的输入分别是 4 帧和 32 帧；

  • 下采样：在时间维度上，两个分支始终没有在时间维度上进行下采样，也就是始终保持 32 帧和 4 帧，使网络可以更好地学习时序信息；空间维度和原来一样，每个 block 都进行 2 倍的下采样

  • 侧连接：文中讨论了三种将快分支特征变换到慢分支同维度特征的方法，最后采用 3D Time-strided 卷积： $kernelsize=5\times 1^2,output-channel=2\beta C,stride=\alpha$ 。

  • 两个分支各接一个全局平均池化层，然后进行特征融合（concate）。最后接一个 FC 层（包含 softmax），得到最终结果。

实验结果

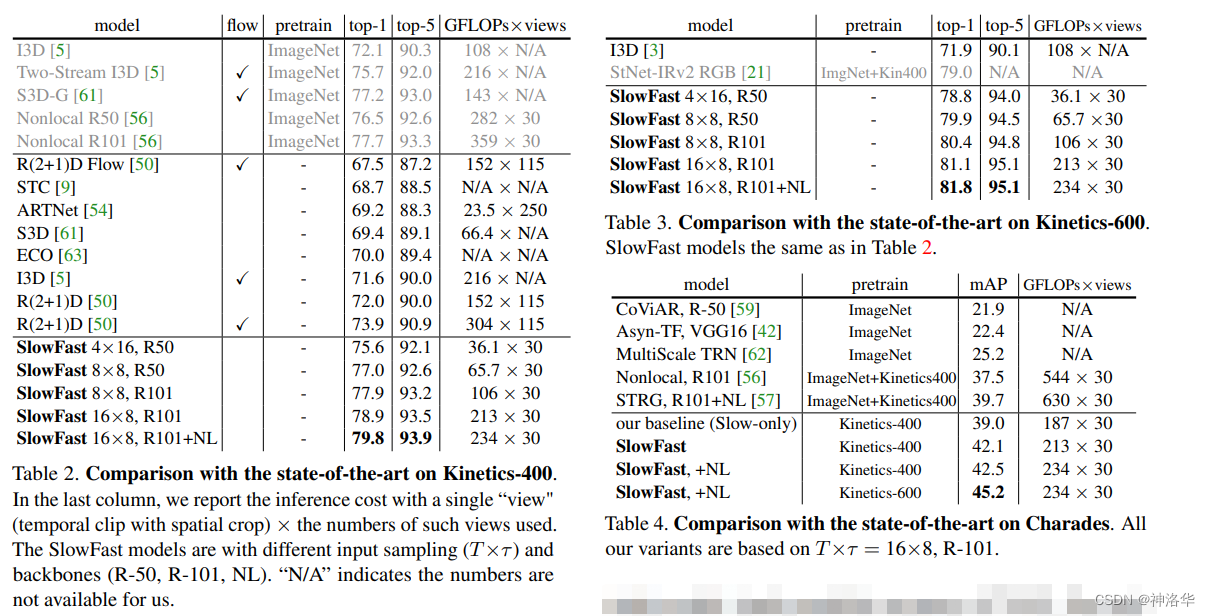

1. 对比 Kinetics 上的视频分类结果（表 2）

   • 表 2 灰色部分表示都使用了 ImageNet 预训练的模型

   • 下 = 表还对比了不同的计算复杂度，最小的 SlowFast 计算复杂度是很小的。

   • 随着输入帧数的提高，更换更深的 backbone，以及最后加入了 non-local 算子，模型的精度一直在提升。最优模型在 Kinetics-400 上的精度达到了 79.8% ，基本是 3D CNN 中的最好结果。

   • 表 3 使用 Kinetics-600 数据集进行训练，精度更高

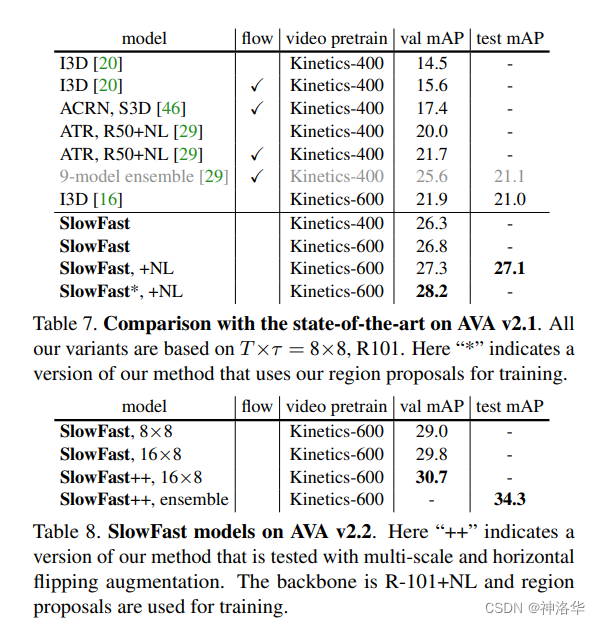

2. 对比 AVA 上视频分割效果



   另外还做了很多消融实验，比如 α，β，T 改如何取值等等，就不一一列举了。

3D CNN 总结

除了上面列举的这些，还有很多优秀的论文。比如：

• Hidden Two-Stream ：朱老师组 2017 年的论文，使用一种新的 CNN 架构，在网络中隐式地捕获相邻帧之间的运动信息，相当于隐式的光流。这样在训练和推理时都不需要抽取光流，这种端到端的算法比 two-stage baseline 快 10 倍。

• TSM （Temporal Shift Module ，ICCV2019）：提出了一种通用且有效的时间移位模块（TSM）。TSM shifts part of the channels along the temporal dimension，从而在相邻帧之间交换信息。引入 shift 操作之后，能让一个 2D CNN 媲美 3D CNN 的效果，且 2D CNN 计算量小，更高效，更易部署。作者还提供了一个首饰检测的 demo 。

Video Transformer

TimeSformer（2021.2.9）

• 论文 《Is Space-Time Attention All You Need for Video Understanding?》 ，即时空注意力在视频理解中是不是 All You Need。

• 知乎贴 《TimeSformer：完全基于 Transformer 的视频理解框架》

前言

在 CV 领域，卷积和 Transformer 相比，有以下的缺陷：

1. 卷积有很强的归纳偏置 （例如局部连接性和平移不变性）。对于一些比较小的训练集来说，这毫无疑问是有效的，但数据集够大时，这些会限制模型的表达能力。相比之下，Transformer 的归纳偏置更少，能够表达的范围更广，也更适用于非常大的数据集。

2. 卷积核是专门设计用来捕捉局部的时空信息，并不能够对感受野之外的依赖进行建模。虽然将卷积进行堆叠，会扩大感受野，但是这种策略，仍然会限制长期依赖的建模。与之相反，自注意力机制通过直接比较在所有时空位置上的特征，可以被用来捕捉局部和全局的长范围内的依赖。

3. 当应用于高清的长视频时，训练深度 CNN 网络非常耗费计算资源。而在静止图像的领域中，Transformer 训练和推导要比 CNN 更快。使用相同的计算资源可以训练更强的网络。

本文讨论了如何将 Vision Transformer 从图像领域迁移到视频领域，即如何将自注意力机制从图像的空间维度（2D）扩展到视频的时空维度（3D）。 TimeSformer 算是这方面工作最早的一篇。

TimeSformer 在多个有挑战的行为识别数据集上达到了 SOTA 的结果，相比于 3D CNN 网络， TimeSformer 训练要快 3 倍，推理时间仅为其十分之一。此外， TimeSformer 的可扩展性，使得它可以在更长的视频片段上训练更大的模型（当前的 3D CNN 最多只能够处理几秒钟的片段，而 TimeSformer 甚至可以在数分钟的片段上进行训练。），为将来的 AI 系统理解更复杂的人类行为做下了铺垫。

网络结构

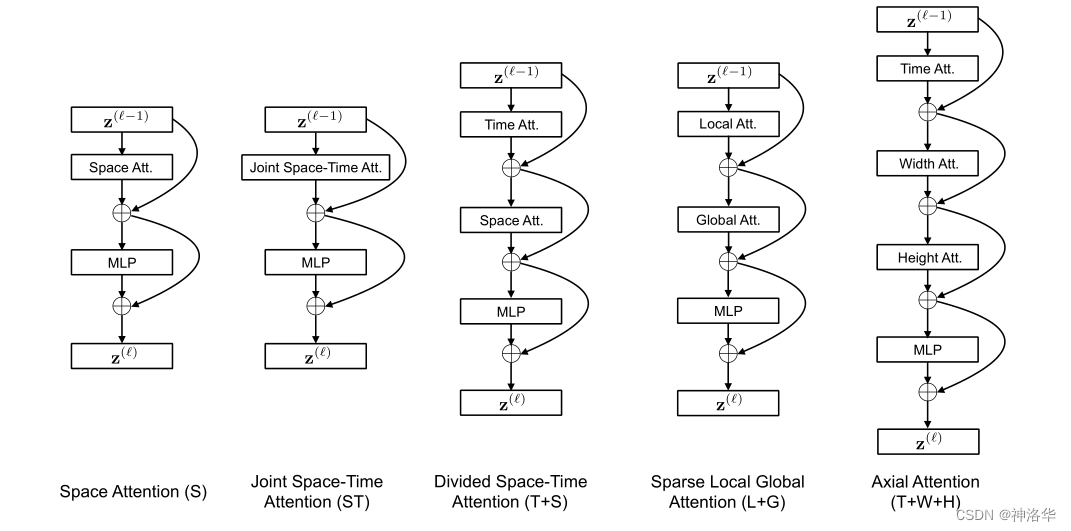

具体来说，文中讨论了五种融入自注意力的结构：

1. 空间注意力机制（ S )：只在单帧图像上计算空间自注意力（+残差连接），然后接一个 MLP（+残差连接）得到最后的结果，就类似 ViT 本身的做法，相当于是一个 baseline 了

2. （共同）时空注意力（ ST ）：在视频的三个维度上都使用自注意力

   • 暴力的计算所有视频帧中的所有图像块的自注意力，剩下的操作和上面一样。

   • 这种方式基本显存都塞不下（本来 ViT 就快塞不下了，视频使用更多的视频帧，更是塞不下）

3. 拆分的时空自注意力（ T+S ）: 直接计算 3D 的时空自注意力显存不够，借鉴 R(2+1)D 的方法，将其拆分为 Temporal Self Attention+Spatial Self Attention 。

   • 先计算不同帧中同一位置图像块的自注意力，再计算同一帧中的所有图像块的自注意力

   • 这种方式大大降低了计算复杂度

4. 局部-全局注意力机制（ L+G ） ：直接计算序列太长，所以考虑先计算局部的自注意力，再在全局计算自注意力，类似 Swin-Transformer。 具体来说，先利用所有帧中，相邻的 H/2 和 W/2 的图像块计算局部的注意力。然后在空间上，使用 2 个图像块的步长，在整个序列中计算自注意力机制，这个可以看做全局的时空注意力更快的近似

5. 轴向自注意力（ T+W+H ）：分别沿着时间维度、width 维度和 height 维度计算自注意力。

R(2+1)D 中，作者是画了五种结构图，讨论如何将 2D 卷积结构加入到 3D CNN 中。本文作者很多也是 R(2+1)D 的作者，套路也一样，也画了五种结构图。

下面作者对这五种自注意力方式进行了可视化，更加的形象：

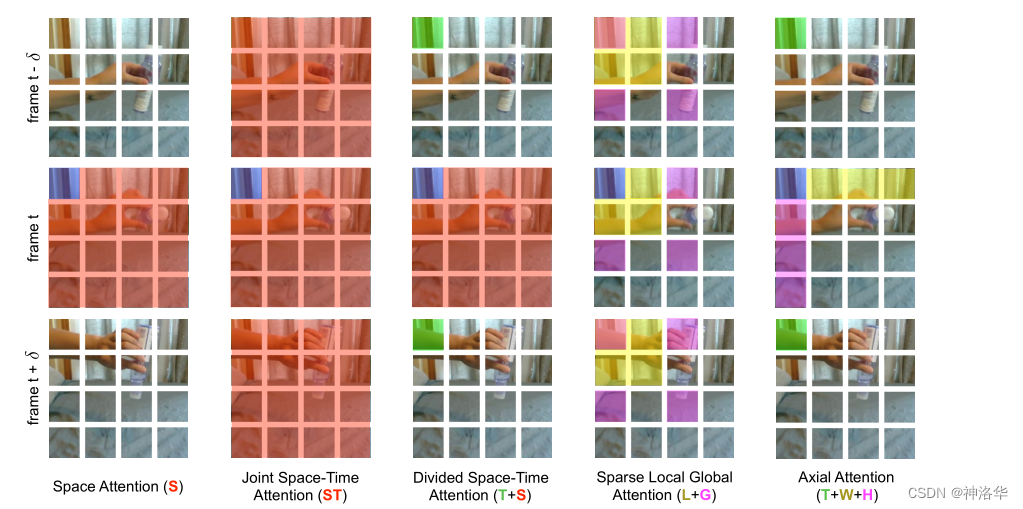

Visualization of the five space-time self-attention schemes

1. 空间注意力机制（ S )：上图以第 t 帧 blue patch 为基准点时， Space Attention 只计算这一帧内其他 patches 和基准点的 self attention，而完全看不到其它帧的信息；

2. 时空注意力（ ST ）：基准点和所有帧的所有 patches 都计算自注意力；

3. 拆分时空注意力（ T+S ）：先做时间上的自注意力，也就是计算不同帧中同一位置的 self attention。然后计算同一帧上所有 patches 的 self attention；

4. 局部-全局注意力机制（ L+G ）：先计算图中蓝色快和黄色/红色块的局部自注意力，再计算全局自注意力（此时是进行稀疏的计算，所以只计算蓝色块和紫色块的自注意力）。

5. 轴向自注意力（ T+W+H ）：先做时间轴（绿色块）的自注意力，再分别作横轴（黄色块）和纵轴（紫色块）上的自注意力。

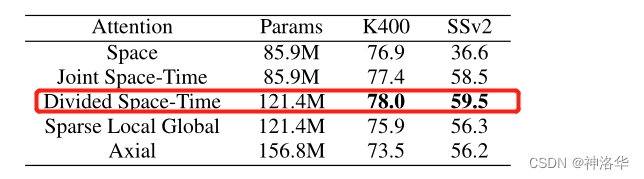

最终作者在 Kinetics-400 和 Something-Something-V2 数据集上，试验了这几种结构的精度。拆分时空注意力（ divided space-time attention）效果最好;

K-400 是一个比较偏静态图像的，所以单纯的 Space Attention 效果也不错，但是换成 SSv2 数据集，这样做效果非常差。

实验

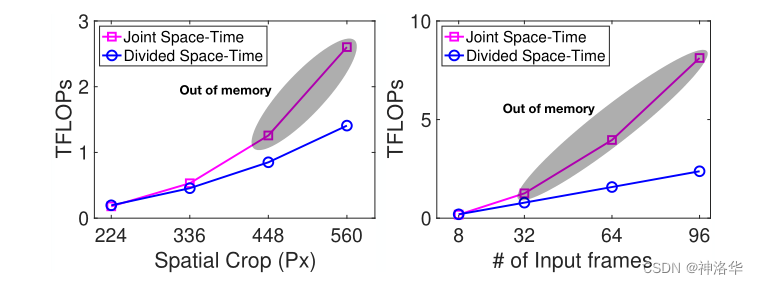

1. 显存对比 下图表示随着输入图像尺度的增长和输入帧数的增长， Divided Space-Time 的方式计算复杂度基本还是线性增长，而 Joint Space-Time 的方式，计算复杂度增长非常快。下图灰色部分表示从 448×448 crop 和 32 帧起，就爆显存了，无法训练。

2. 模型效果对比

• 左图对比了 TimeSformer 、 I3D 、 SlowFast 三种模型在 K400 数据集上的精度。其实 SlowFast 使用 Resnet101 效果更好（精度 78.9）。但是 TimeSformer 确实训练（微调）时间和推理速度都更短。

• 右图是作者使用了更大的 TimeSformer-L 模型，并在 ImageNet-21K 上进行训练，终于把 K400 刷到 80.7 了。作为第一篇把 ViT 用到视频理解上的论文，这效果已经不错了。

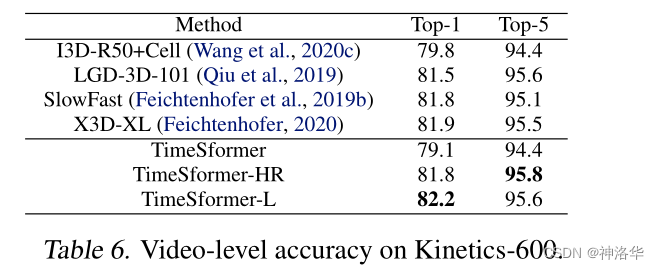

• 下图是在 K600 数据集上， TimeSformer 达到了 SOTA。

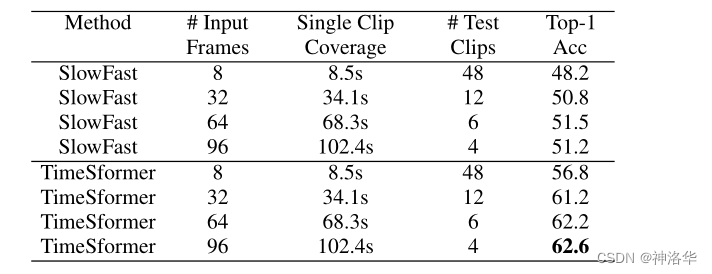

1. 长视频处理 作者还验证了 TimeSformer 在长视频处理上相比于 CNN 更有优势，这一步使用了 HowTo100M 数据集。可以看到，当 TimeSformer 输入 96 帧时，能够有效利用视频中长期依赖的信息，达到了最好的效果。

   • # Input Frames ：代表输入模型的帧数

   • Single Clip Coverage ：代表输入的一段视频覆盖了多久的视频

   • # Test Clips ： 代表预测阶段，需要将输入视频裁剪几段才能输入进网络。

1. 预训练和数据集规模的重要性

• 因为这个模型需要非常大的数据才能够训练，作者有尝试自己从头训练，但是都失败了，因此在论文中报告的所有结果，都使用了 ImageNet 进行预训练。
• 为了研究数据集的规模的影响，使用了两个数据集，实验中，分四组，分别使用 25%，50%，75%和 100%的数据。结果是 TimeSformer 当数据比较少的时候表现不太好，数据多的时候表现好（这个结论和 ViT 中是一样的，即训练 transformer 需要更大的数据量才能达到媲美 CNN 的效果）。

总结

TimeSformer 有以下几个优点：

• 想法简单

• 效果好，在很多动作识别数据集上都取得了 SOTA 效果

• 训练和推理都和高效

• 可以处理超过一分钟的长视频，也就是可以做长视频理解了。

另外还有一些其它的 Video Transformer 论文，也都是研究如何拆分时空自注意力，只是方式不一样，比如：

• VidTr （ICCV 2021）：朱老师组的另一篇工作，提出了 separable-attention 用于视频分类。VidTr 能够通过叠加注意力来聚集时空信息，效率更高性能更好。

• MViT （Multi-Scale Vision Longformer，ICCV 2021 ）：Facebook 的工作，使用了多尺度和 Longformer，效果更好。

• ViViT （ICCV 2021 ）：Google 的工作

六 总结

本文讲了这么多模型，下面就再把这些都简单的串讲一下。

• 阶段一:

  • DeepVideo(CVPR2014 ：最早将 CNN 网络用于视频理解

    • 自从 2012 年 Alexnet 出来之后，大家就想把 CNN 也用到视频理解领域，所以就有了 DeepVideo 这个工作。

    • 提出了 Sports-1M 数据集（100 万视频）

    • DeepVideo 没有很好地利用运动信息，所以即使在 Sports-1M 这么大的数据集上预训练，效果也不好（ UCF101 精度 65.4%），比最好的手工特征 IDT 差了近 20 个点。

• 阶段二：Two-Stream

  • Two-Stream（NeurIPS 2014 ：开启了用深度学习做视频理解的新时代（ UCF101 精度 87%）。

    • 作者受 IDT 的启发，考虑将运动特征也加入到网络中来。最后是选择了引入光流的形式，用一个额外的时间流网络学习物体的运动特征，大大提高了模型的精度，使其可以媲美最好的手工特征，由此开启了用深度学习来做视频理解的时代。

    • 因为 Two-Stream 证明了其有效性，所以后续涌现了很多改进工作。

  • Two-Stream+LSTM（CVPR 2015 ：融入 LSTM，使模型拥有更长的时序建模（理解）能力

  • Two-Stream+Early Fusion（CVPR 2016 ) ：改进了双流网络简单加权平均的 Late Fusion 方式。简单就是在 Conv5 这一层两个分支做 3D Conv+3D Pooling，融合时空特征；同时时间流单独拿出来也做一次 3D pooling，最后进行特征融合（加权平均）。相应的模型有 Spatiotemporal Loss 和 Temporal Loss 两个损失函数。（ UCF101 精度 91.5%左右）

  • TDD（CVPR 2015） ：将光流按轨迹叠加特征，效果更好

  • TSN（ECCV 2016） ：为了处理长视频理解，TSN 将长视频分成 K 段，每段都输入一个双流网络。然后将 K 个时间流特征进行融合得到一个时间流特征，空间流特征也这样操作。最后将两个融合后的特征再次合并，得到最终的视频特征。（ UCF101 精度 94%左右）

  • TSN 得想法非常简单，所以后面也有很多改进，也就是加入传统手工特征里面的全局建模。到这个阶段，就把 UCF-101 和 HDB51 刷的非常高了，也没有什么太多可以做的了。

    • DOVF：在 TSN 基础上融入了全局编码（Fisher Vectors encoding），从而获取了更加全局的特征，UCF101 精度推到 95%以上。

    • TLE （CVPR 2017 ）：融入了 temporal linear encoding （TLE）全局编码，并且把模型做到端到端。

    • Action VLAD：融入了 VLAD encoding 全局编码

• 阶段三：3D CNN

  • C3D（ICCV 2015） ：将 3D CNN 用于视频理解是一个很自然的想法，所以有了 C3D 这篇工作。因为有了 Sports-1M 这么大的数据集，作者觉得还是可以训练一个很好的网络的。结果 C3D 抽取特征还可以（作者提供了抽取特征的接口），但是直接用于刷分效果还是差的比较远（ C3D (1 net)+linear SVM 在 UCF101 精度为 82.3）。

  • I3D（CVPR 2017） ： Two-Stream+3D ConvNet ，开启 3D CNN 做视频理解的时代

    • C3D 的效果不好，可能是网络的初始化不够好。I3D 的作者使用将 2D 网络 Inflating 成 3D 网络，保持整体网络架构不变。这样既不用从头设计 3D 网络，还可以使用 Bootstrapping 技术，将 2D 网络的预训练参数，用于扩张后的 3D 网络的初始化，使模型得到更好的效果。

    • 依旧使用了光流，提高模型性能。

    • 提出了 K400 数据集

    • UCF-101 和 HDB51 两个数据集基本被刷爆了，此后，大家都使用 K400 数据集或者 SSv2 数据集汇报结果。

  • 改进 backbone：R3D（ResNet）、MFNet（ResNext）、STC（SENet）

  • 将纯 3D CNN 改为 2D+3D 的形式：降低模型复杂度，大幅提高模型性能。

    • S3D、ECO、P3D 等等。

    • R（2+1）D（CVPR 2018 ） ：将 3D CNN 拆成 2D 的空间卷积+1D 的时间卷积，降低过拟合和训练难度。

  • 长视频理解：

    • LTC（输入是 120 帧）、T3D、V4D

    • non-local（CVPR 2018） ：融入自注意力，使模型精度更高，且可以建模更长的时间序列。

  • 高效处理：

    • CSN（ Channel-Separate Network）、X3D（使用 anto ml 方式搜索网络，最终网络效果好，且参数量很少，基本刷到顶了）

    • SlowFast（ICCV 2019 ） ：使用快慢结合的网络来用于视频分类，两个网络分别学习静态信息和运动信息，得到了 SOTA 效果。

• 阶段四：Video Transformer : 3D 基本刷不动了，正好 ICLR 2021 发布了 ViT 模型，从此步入了 Video Transformer 时代

  • TimeSformer（2021.2.9） ：Joint Space-Time Attention 太贵了，容易爆显存，所以考虑将其拆分。借鉴 R(2+1)D 的方法，将其拆分为 Temporal Self Attention+Spatial Self Attention 。

  • 还有一些其它的拆分自注意力工作，比如 VidTr、MViT、ViViT 等等。

vison transformer 在视频理解领域的应用还是比较初级的，在长视频、多模态、自监督等方向还可以进一步挖掘。而且视频领域发展这么多年，其实也还是处于一个比较初级的阶段，还有很多工作可以做。

最后借用 Andrej Karpathy 大神在 Twitter 的一句话：如果想训练一个强大的视觉模型，处理好视频才是正确的做法。
